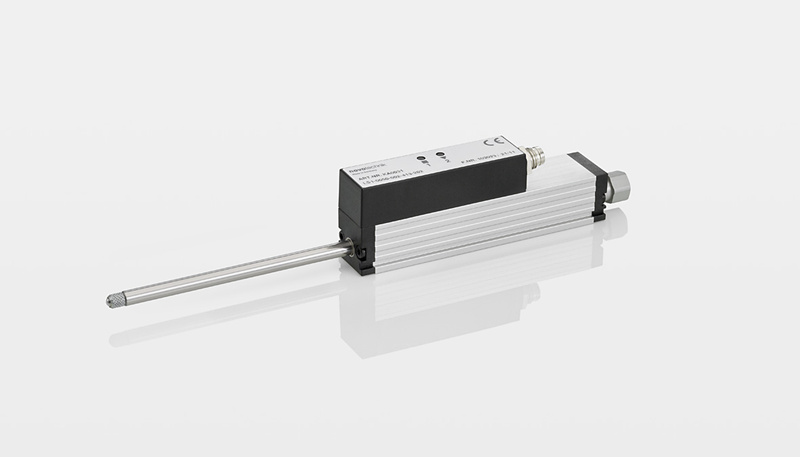

Novo 位移传感器LS1系列 带复位弹簧
- 非接触式电感测量原理，NOVOPAD测量技术 模拟量接口，带复位弹簧，工作量程可达100 mm
- 产品型号：LS1
- 产品品牌：novotechnik
- 供应商：钛克迈
- 产品类型：位移传感器 电子尺 直线位移传感器
- 购买咨询：
- 基本信息
- 产品特点

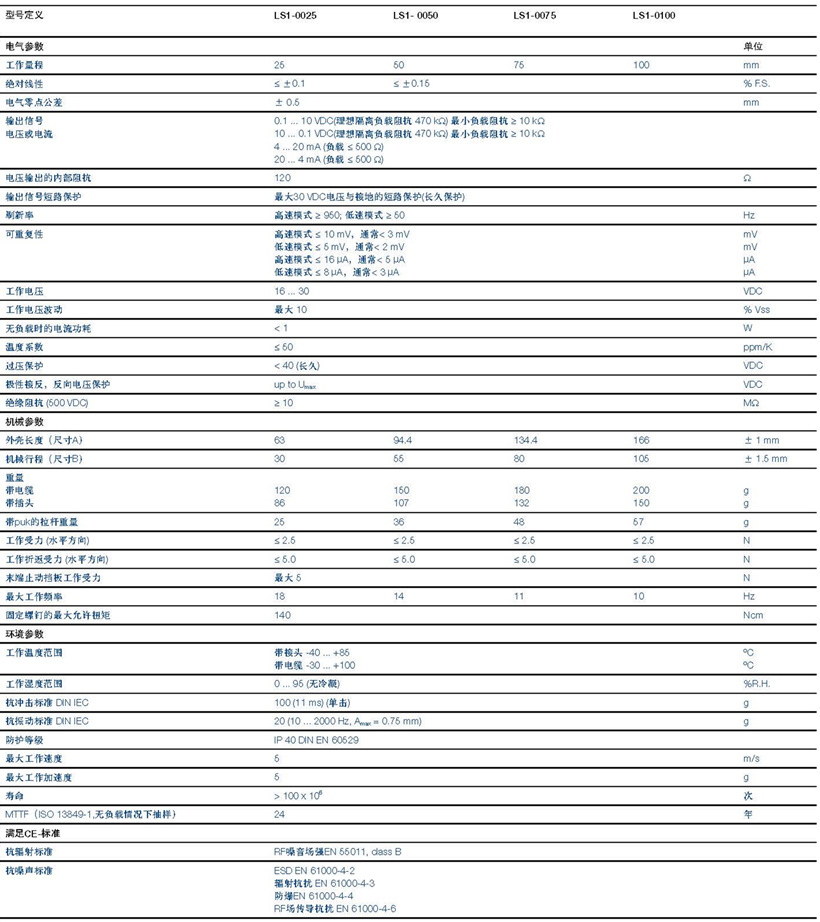

- 详细规格

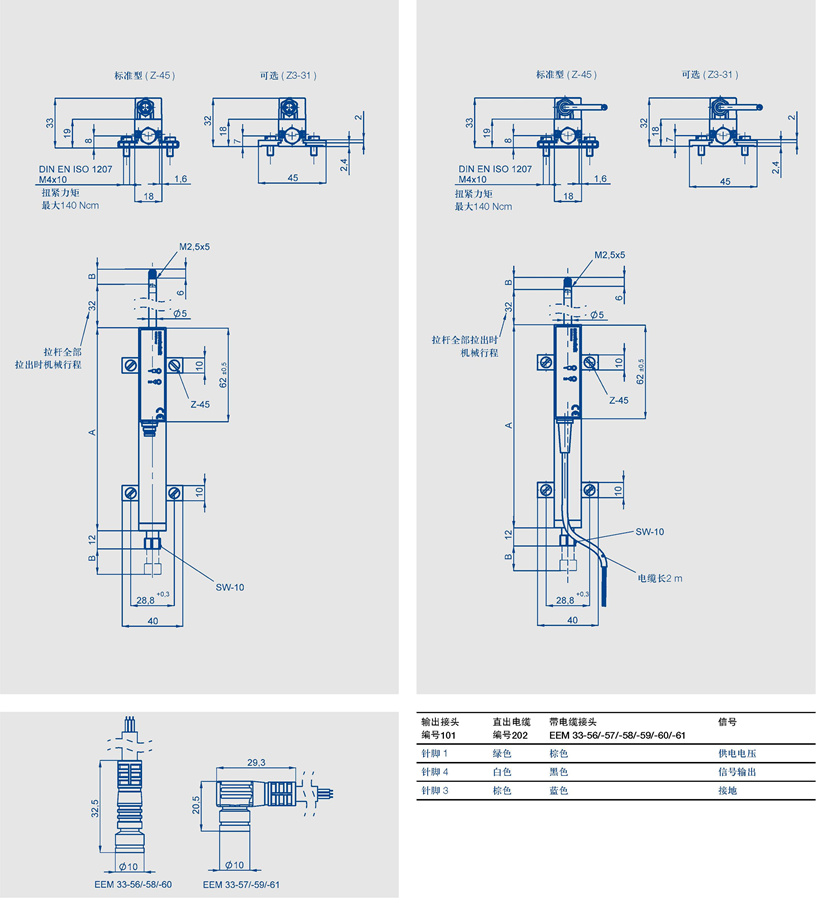

- 产品尺寸
采用NOVOPAD 测量技术的非接触电感式测量原理位移传感器结合PCB 基板，内置复位弹簧，用于直接、精确位置反馈
或数据显示应用。
拉杆两端由金属柔性轴承支撑，允许拉杆端点较高的侧向力。坚固、紧凑的外壳设计使LS1 更适合工业环境。拉杆后端
止动螺母设计便于和电磁、气动液压等执行机构连接。
内置Teach-In 功能的信号处理器提供精确的电压、电流绝对值信号。
非接触式传感器便于维护，无磨损，具有良好的重复性、分辨率以及线性度。传感器更换无需校验率定，磁场环境对测
量信号无影响。
或数据显示应用。
拉杆两端由金属柔性轴承支撑，允许拉杆端点较高的侧向力。坚固、紧凑的外壳设计使LS1 更适合工业环境。拉杆后端
止动螺母设计便于和电磁、气动液压等执行机构连接。
内置Teach-In 功能的信号处理器提供精确的电压、电流绝对值信号。
非接触式传感器便于维护，无磨损，具有良好的重复性、分辨率以及线性度。传感器更换无需校验率定，磁场环境对测
量信号无影响。
特点：
• 使用寿命长，视不同应用场合，运行次数可达100 x 106 次运动
• 外壳设计紧凑，18 x 18 mm
• 两端支撑拉杆
• 通用标准触点
• 分辨率0.05% 或0.1%
• 线性优异，最高可达 ±0.15%
• 标准电流或电压信号输出
• 按键式Teach-In 功能，LED 灯状态显示
• 抗磁场干扰
• 可选输出电缆或插头连接方式
外 壳阳极氧化铝
安 装可调整夹钳
拉 杆不锈钢，AISI 303，带防止旋转装置，内螺纹M2.5x6
测量触点带M2.5滚花，压入式硬质钢球
柔性轴承两端柔性金属轴承
测量原理基于PCB板的NOVOPAD电感原理
电气连接3针M8 x 1圆插头，带屏蔽
3芯PVC屏蔽电缆，3 x 0.14mm²，长2米
电子器件带ASIC的集成电路SMD
