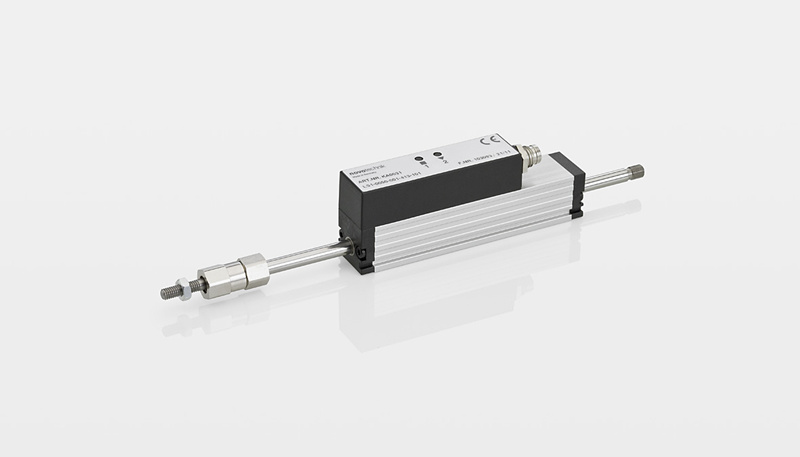

Novo 位移传感器LS1 系列
- 非接触式电感测量原理，NOVOPAD 测量技术 模拟量接口，工作量程可达200 mm
- 产品型号：LS1
- 产品品牌：novotechnik
- 供应商：钛克迈
- 产品类型：位移传感器 电子尺 直线位移传感器
- 购买咨询：
- 基本信息
- 产品特点

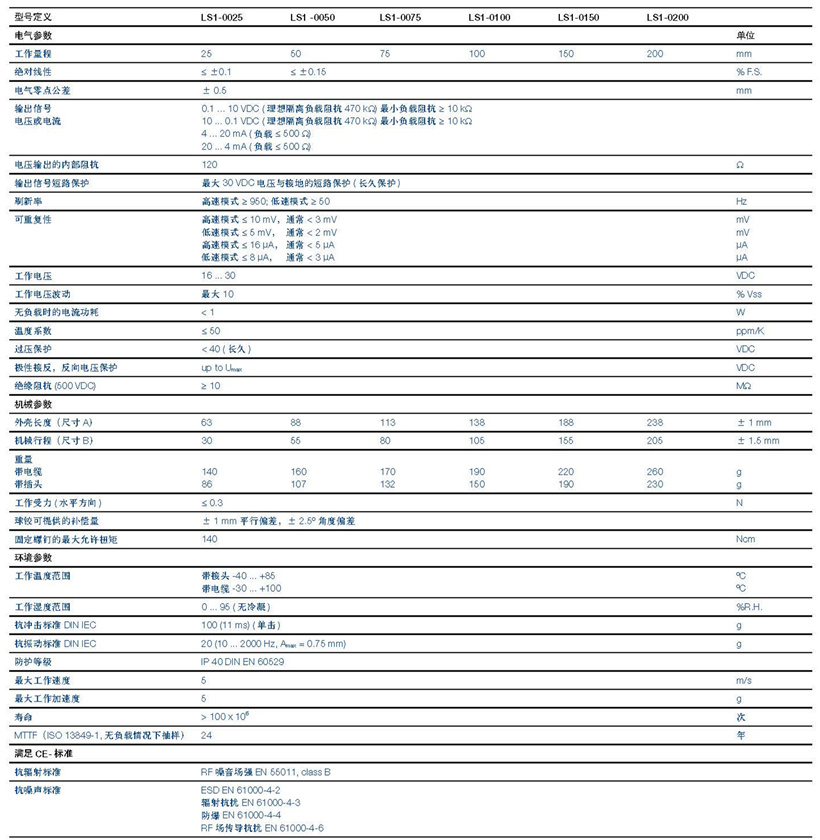

- 详细规格

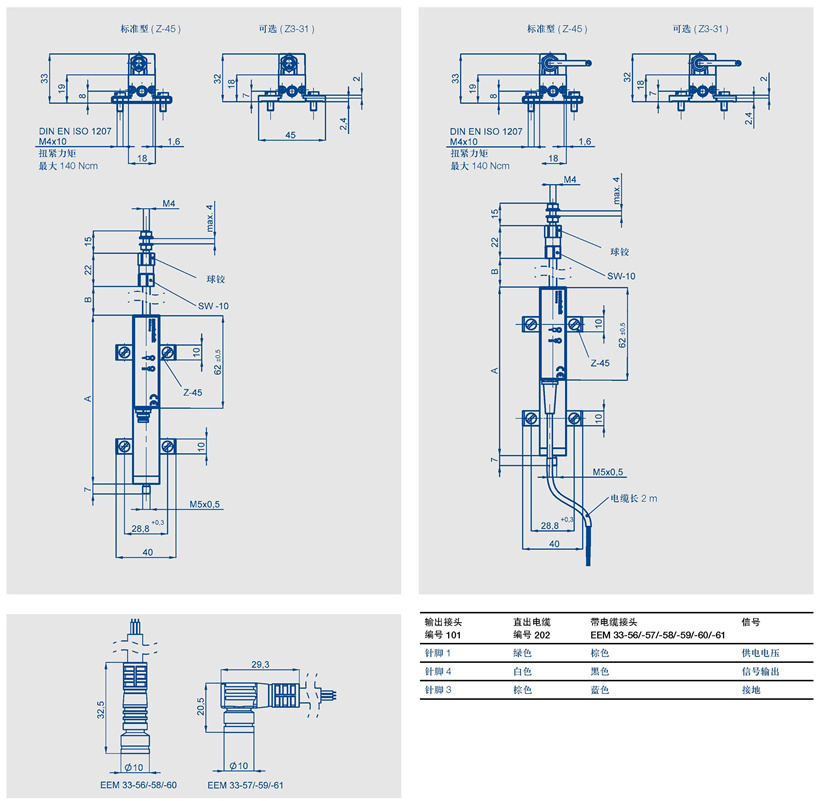

- 产品尺寸
采用NOVOPAD 测量技术的非接触电感式测量原理位移传
感器结合PCB 基板，用于直接、精确位置反馈或数据显示应用。
拉杆两端由金属柔性轴承支撑，允许拉杆端点较高的侧向
力。坚固、紧凑的外壳设计使LS1 更适合工业环境。
传感器中的球铰结构耦合( 可安装在拉杆的任一端)，可保
证传感器运动自如，即便是传感器拉杆方向与运动受力方向存
在差异，也不会损坏传感器或产生机械误差。
内置Teach-In 功能的信号处理器提供精确的电压、电流绝
对值信号。
非接触式传感器便于维护，无磨损，具有良好的重复性、
分辨率以及线性度。传感器更换无需校验率定，磁场环境对测
量信号无影响。
感器结合PCB 基板，用于直接、精确位置反馈或数据显示应用。
拉杆两端由金属柔性轴承支撑，允许拉杆端点较高的侧向
力。坚固、紧凑的外壳设计使LS1 更适合工业环境。
传感器中的球铰结构耦合( 可安装在拉杆的任一端)，可保
证传感器运动自如，即便是传感器拉杆方向与运动受力方向存
在差异，也不会损坏传感器或产生机械误差。
内置Teach-In 功能的信号处理器提供精确的电压、电流绝
对值信号。
非接触式传感器便于维护，无磨损，具有良好的重复性、
分辨率以及线性度。传感器更换无需校验率定，磁场环境对测
量信号无影响。
特点：
• 使用寿命长，视不同应用场合，运行次数可达100 x 106 次运动
• 外壳设计紧凑，18 x 18 mm
• 两端支撑拉杆
• 预装特别设计的球铰结构可消除侧向应力
• 分辨率0.05% 或0.1%
• 线性优异，最高可达 ±0.15%
• 标准电流或电压信号输出
• 按键式Teach-In 功能，LED 灯状态显示
• 抗磁场干扰
• 可选输出电缆或插头连接方式
外 壳阳极氧化铝
安 装可调整夹钳
拉 杆不锈钢，AISI 303，外螺纹M5x0.5
球 铰硬质合金钢球，带缓冲弹力
柔性轴承两端柔性金属轴承
测量原理基于PCB 板的NOVOPAD 电感原理
电气连接3 针M8 x 1 圆插头，带屏蔽
3 芯PVC 屏蔽电缆，3 x 0.14mm²，长2 米
电子器件带ASIC 的集成电路SMD
