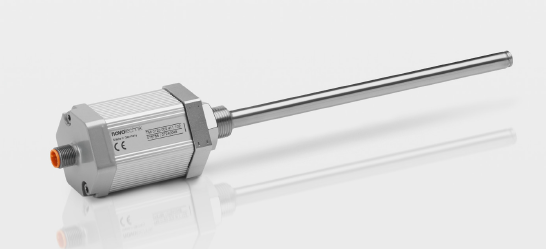

Novo 位移传感器 TMI系列 CANopen接口
- CANopen接口 非接触式磁滞伸缩原理，NOVOSTRICTIVE测量技术 无机械磨损，绝对值输出，工作量程可达4500 mm
- 产品型号：TMI
- 产品品牌：novotechnik
- 供应商：钛克迈
- 产品类型：位移传感器 电子尺 磁致伸缩直线位移传感器
- 购买咨询：
- 基本信息
- 产品特点

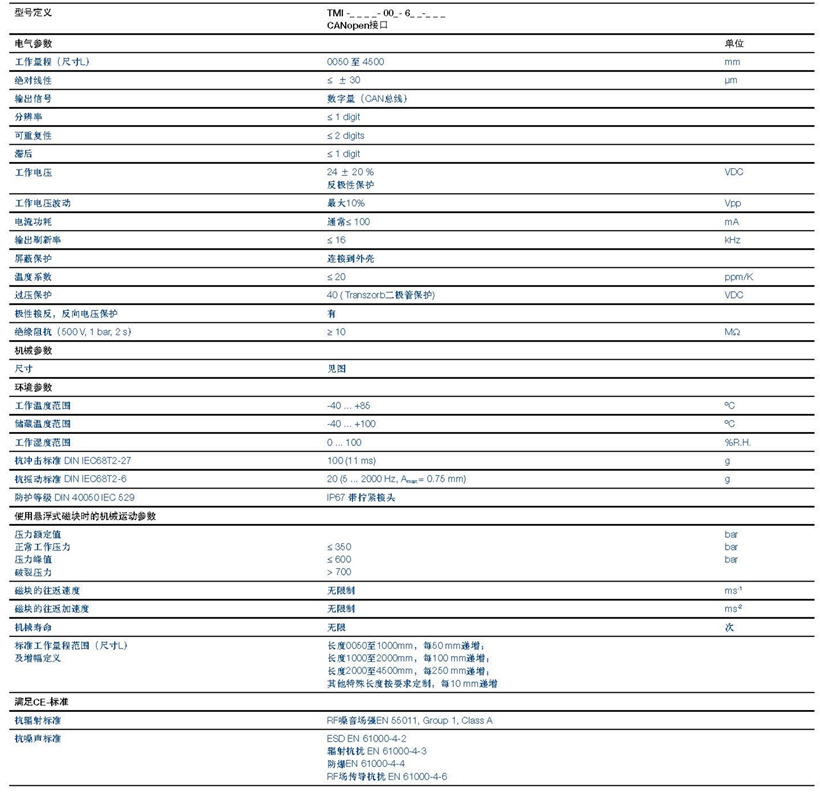

- 详细规格

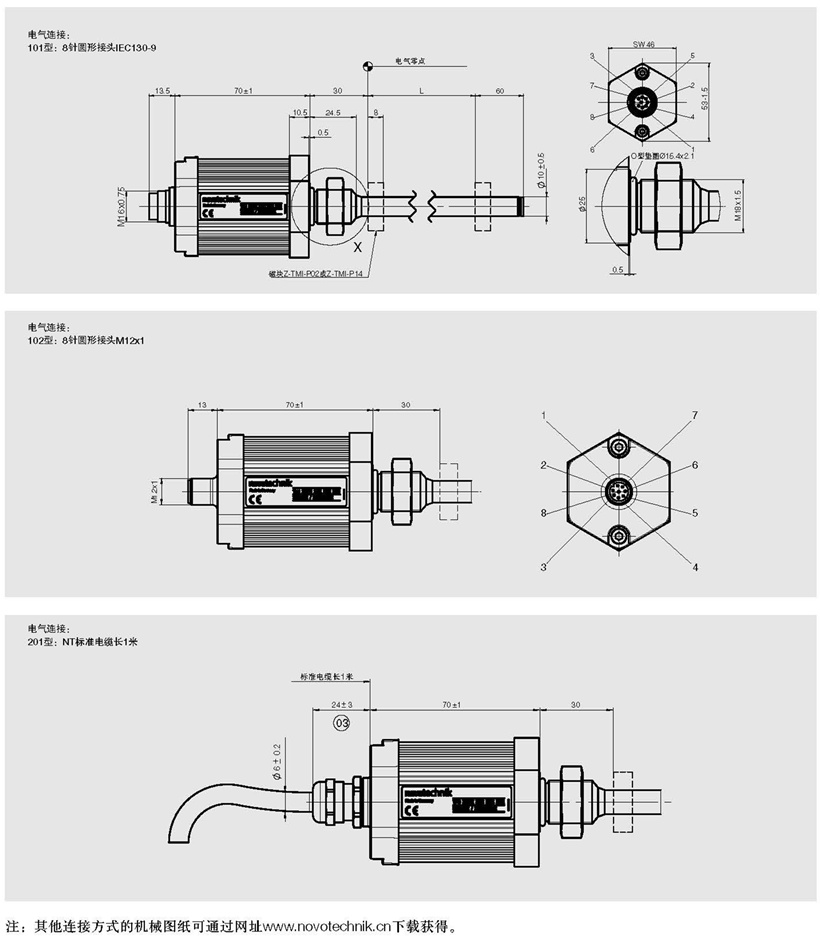

- 产品尺寸
应用 NOVOSTRICTIVE® 非接触式磁致伸缩测量技术的传感器可在控制、定位和测量系统中对位置和长度进行直接、精确、绝对地测量。
测量过程通过使用移动O型磁环实现，O 型磁块呈悬浮移动状态。非接触式设计使安装更加简便。无磨损运动使传感器寿命无限而且运动速度无任何限制。
量程最高能达到4500 mm。
由于采用先进的测量原理、完美的设计和精选的原材料，使得传感器的温度系数对数据测量的影响降到最低。与测量技术相结合考虑的机械强度意味着系统具有很高的抗冲击和抗振动性能。

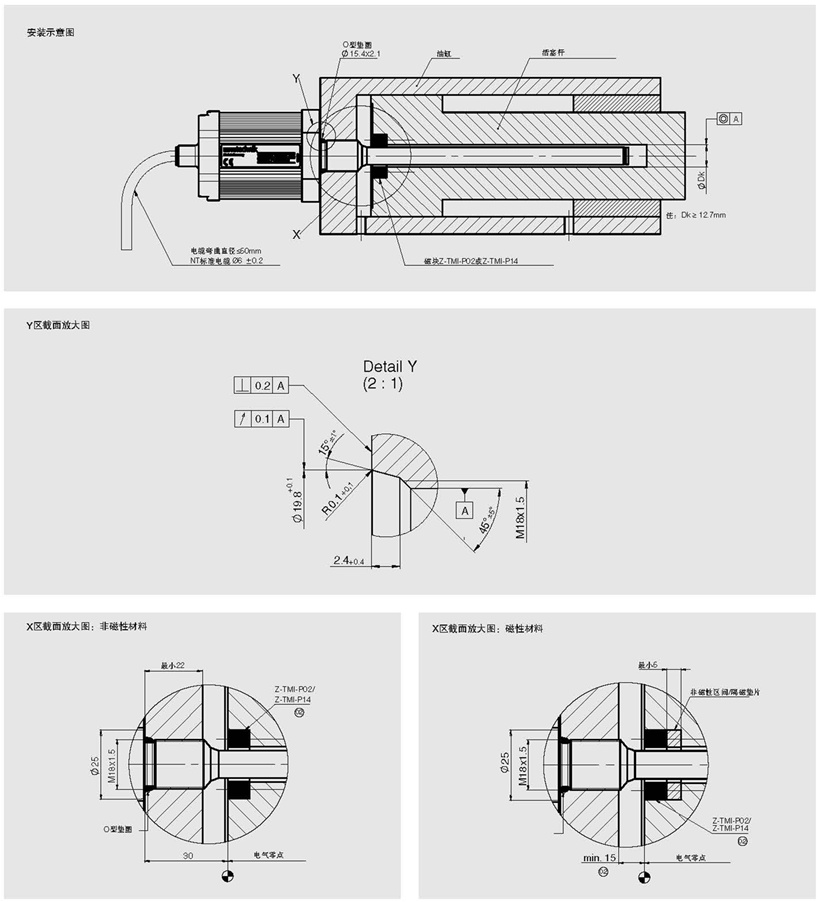

传感器棒形设计允许传感器安装在带有压力的液压缸和气压缸内。
非接触式O 型磁块可使传感器安装更为简单。
传感器采用ASIC 技术，提供标准绝对值输出信号。根据编码器的等级C1，传感器的CAN 协议兼容CiA 标准DS-301 Rev.4.02 以及标准设备DSP-406 Rev.3.1。双磁块
位置及速度信号是由总线采用过程数据对象 (PDO's) 进行数据传输。
另外，磁块运动过程能被自由编程和信号化。CAN 接口能识别 Node-ID，波特率传输方式、传输循环时间、方向性
及其他参数等。CAN 控制器负责参数预先设定，Node-ID/Data rate 等通过Layer SettingService (LSS; DSP 305V1.1.2)
或 SDO object 0x2000来区别。
上述参数都存贮在不可擦除的存贮器中。特殊的是，传感器提供波特率自动设置功能，传感器能感知CAN 网络总线的忙闲度, 自动调整相应的速率。
特点：
• 传感器与测棒高度集成
• 非接触式磁致伸缩 NOVOSTRICTIVE® 测量技术，无机械磨损
• O 型磁块固定引导，非接触测量
• 无限的机械寿命
• 磁块移动速度无限制
• 线性优异，最高可达30 μm
• 无论工作量程大小，分辨率最高可达 0.001 mm
• 温度漂移系数<20 ppm/K
• 不受冲击或振动的影响
• 工作压力可达350 bar
• 螺纹法兰M18x1.5 或 3/4"-16UNF
• CANpen 兼容CiA 标准DS-301 Rev.4.02 和标准设备DSP-
406 Rev.3.1
• 编码器等级C1
• 可以采用两个磁块
• 动作、速度可编程
• 地址定义调整标准：LSS DSP 305 V1.1.2 或SDO object
0x2000
• 自动波特率设定功能
• 具体请同时参考产品使用手册和机械加工图纸说 明
外 壳阳极氧化铝，测棒：不锈钢
安 装符合 ISO6149标准的螺纹式 M18x1.5
符合 SAE J475标准的螺纹式 3/4"-16UNF
磁 块塑料O型磁环
测量技术NOVOSTRICTIVE®非接触式磁致伸缩测量原理
电气连接5针M12 x 1圆形屏蔽接头
6针IEC130-9圆形屏蔽接头
电子器件带ASIC的集成电路SMD
信号电缆屏蔽线连接到传感器外壳
