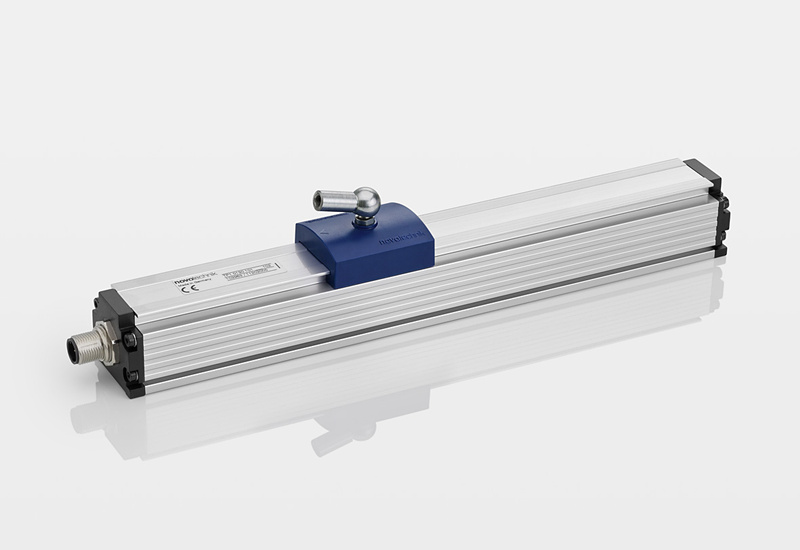

NOVO位移传感器TP1 正交脉冲增量输出信号接口(Quadrature)

  • 正交脉冲增量输出信号接口(Quadrature) 非接触式磁致伸缩原理,NOVOSTRICTIVE测量技术 无机械磨损,绝对值输出,工作量程可达4250 mm 正交脉冲增量输出信号接口(Quadrature)
  • 产品型号:TP1
  • 产品品牌:novotechnik
  • 供应商:钛克迈
  • 产品类型:位移传感器 电子尺 磁致伸缩直线位移传感器
购买咨询:

  • 基本信息
  • 产品特点

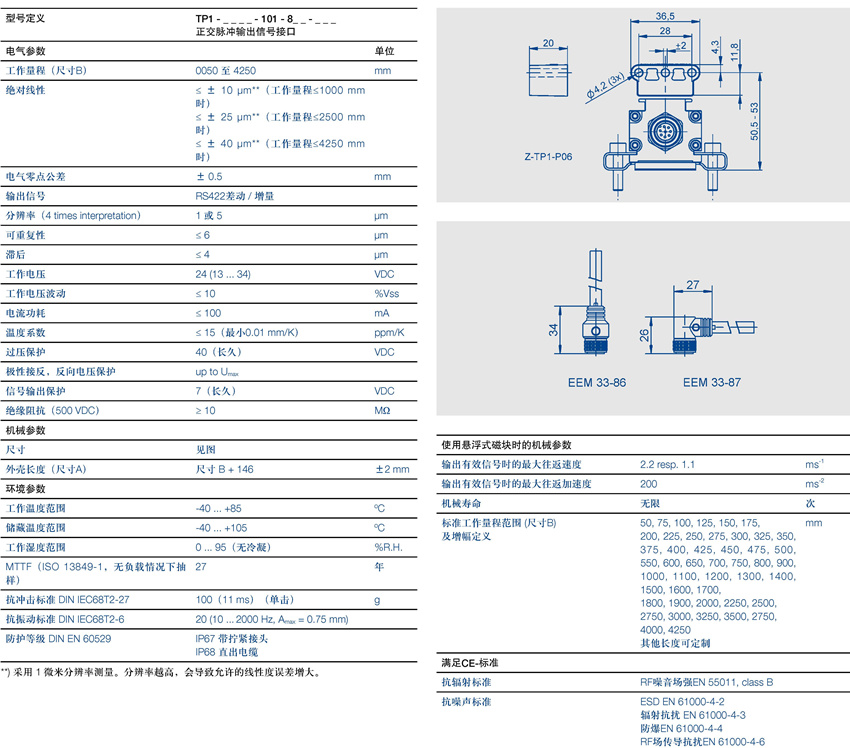

  • 详细规格

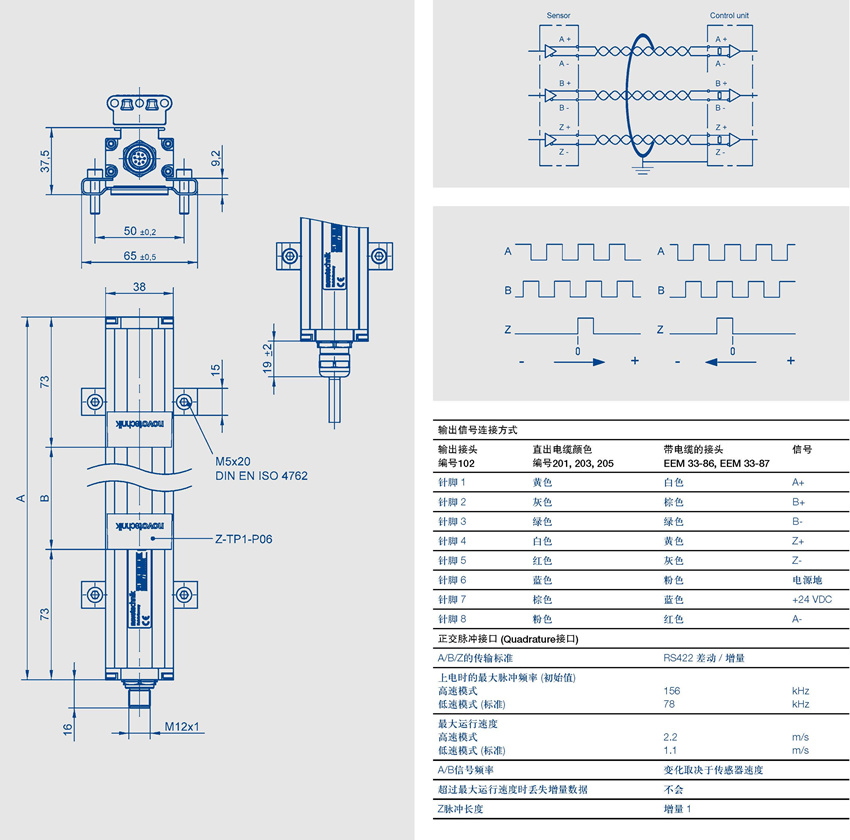

  • 产品尺寸

采用NOVOSTRICTIVE 测量技术,非接触式磁致伸缩测量原理。

可直接、精确、绝对地反映直线位移,常用于运动控制、定位和测量显示灯领域。
传感器测量通过使用悬浮式磁块非接触方式实现,因此传感器无机械磨损。
采集信号输入来自磁块机械移动,磁块既可悬浮移动,也可沿导轨移动。
传感器的核心感应元件封装在铝制外壳中,即节省了安装空间,还能抗击诸如灰尘、潮湿或油污等物质的腐蚀。
先进的测量技术和坚固的机械结构相结合,使该产品的量程可达4250 mm。

带有正交脉冲增量输出信号接口的传感器能直接兼容通常的编码器输入设备信号接口,用于四频信号交替处理。
传感器采用先进的ASIC电子技术, 提供A+,B+ 和Z+ 三相脉冲输出信号,A+/B+相位相差90º,Z+ 脉冲为参考信号;为了避免信号传输出错,转换后的A-,B- 和Z- 信号亦同时输出。通常采用RS422进行数据通信以保证数据传输可靠。
位置滑块的移动速度即使超出额定允许的最大速度也不会造成位置增量数据的丢失。
只要位置滑块的移动速度低于额定移动速度,仍可获得位置增量数据输出,故静态数据读取不会缺失。
传感器上电后经过初始化,就可读取实际位置的绝对值,故不需要(上电复位启动)获取参考运动起点。

特点:
• 绝对值输出传感器,外观设计紧凑、坚固
• 非接触式磁致伸缩原理,NOVOSTRICTIVE 测量技术
• 非接触式位置测量
• 无机械磨损,无限的机械寿命
• Quadrature 增量接口
• 上电即工作,绝对位置输出
• 线性优异,最高可达10 μm
• 无论工作量程大小,分辨率最高可达0.001mm
• 温度系数低,<15 ppm/K
• 抗冲击或振动的性能优异
• 输出电缆或插头可选
• 防护等级IP67 / IP68

说 明:
外 壳阳极氧化铝,金属法兰
安 装可调整夹钳
磁 块悬浮式塑料磁块
导轨式磁块,带球形耦合器
测量技术NOVOSTRICTIVE非接触式磁致伸缩测量原理
电气连接8针圆形M12 x 1屏蔽接头
8芯8x0.25mm² PUR/PVC屏蔽电缆,长1米、3米、5米或10米
电子器件带ASIC的集成电路SMD
信号电缆屏蔽线连接到传感器外壳
电容隔离型外壳
