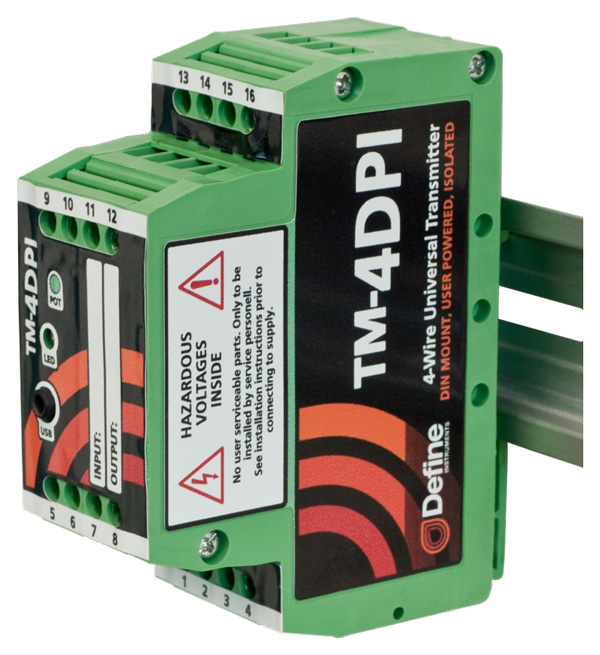

主要参数

制式四线制

电压输出0-10V DC 或 -10 至 +10V DC

电流输出4-20mA, 0-20mA, 20-4mA 或 20-0mA。最大输出 20mA (最大负载 650Ω 13V DC供电时)

电源电压21-300V DC 或 85-265V AC

机身35mm DIN轨安装: 79 x 30 x 68mm (高x宽x深)

LED状态显示闪烁=正常运行, 常亮=错误

USB编程使用 Define ToolBox（工具箱） 软件完成设置。需使用 Bridge Key 套件 (需另购)

电位器用于输出偏差微调

供电敏感度<±0.005%/V FSO

输出负载700Ω at 24V DC (50Ω/V 大于 9.5V DC时)

电流上限<28mA

电磁兼容性(EMC)EN61326 (干扰释放); EN61326 (干扰免疫); EN61010-1 (安全)

精度<±0.03%

环境温度影响(温度漂移)<±0.003%/°C

噪声抗扰125dB CMRR平均 (2.0kV DC）

射频抗扰<1%

输入输出之间隔离测试电压3750V AC 持续一分钟

响应速度400msec (10-90% 300msec 典型值)

工作温度-20 至 +85°C储存温度-20 至 +100°C工作湿度最高 5-85%RH (非冷凝)

电位器输入参数

电位器输入三线制

电位器激励电压1.2V DC

电位器电阻0-2KΩ 低电位, 0-1MΩ 高电位

现场编程零点可编程范围内 0-90%   现场编程范围0.1-100%

线性度及重复度<±0.02%

电压输入参数

USB可编程零点可编程范围内 0-±99%

USB可编程范围100mV 至 +/-10V DC (双极)

输入电阻最小300kΩ

最大过载持续 60V DC

线性度及重复度<±0.02%

电流输入参数

USB可编程零点可编程范围内 0-±99%

全局可编程范围1µA-24mA DC

输入电阻10Ω

最大过载持续 50mA DC

线性度及重复度<±0.02%

热电偶输入参数

热电偶类型B, E, J, K, L, N, R, S, TUSB

可编程零点可编程范围内 0-±99%

全局可编程范围参考订单信息中不同类型的最大/最小范围

输入阻抗1MΩ min

热电偶电缆电阻最大 100Ω

冷端温度补偿-20 至 +90°C

精度<±1°C (E, J, K, N, T); <±2°C (B, R, S)

温度漂移<±0.05°C (E, J, K, N, T); <±0.2°C (B, R, S)

CJC 误差<±1°C

传感器故障输出驱动Function High Upscale / Function Low Downscale

热电阻输入参数

热电阻输入Pt100 或 Pt1000 DIN型三线制

传感器电流0.15mA 标称值

传感器电缆电阻Pt100: 最大 10Ω/wire; Pt1000: 最大 5Ω/wire (引线电阻 0.02% FSO 误差每Ω)

USB可编程零点可编程范围内 0-±99%

USB可编程范围-200 至 +850°C

传感器故障输出驱动Function High Upscale / Function Low Downscale

线性度 (Pt100)0.02% (输入范围 ≤200°C); 0.1% (输入范围 ≤850°C)

线性度 (Pt1000)0.02% (输入范围 ≤200°C); 0.2% (输入范围 ≤520°C)

可用热电阻类型JIS, Pt100/1000, Pt392, CN10
