主要参数

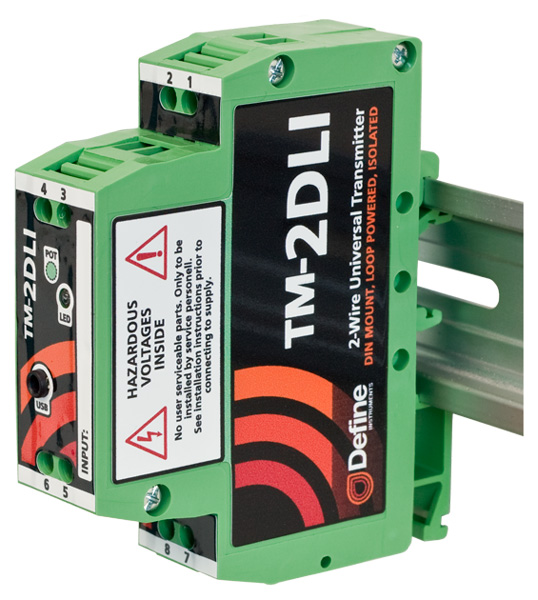

主要参数制式二线制 4-20mA (回路供电)

供电10.5-36V DC

机身35mm DIN导轨安装: 79 x 20 x 68mm (高 x 宽 x 深)

LED状态显示闪烁=正常运作, 常亮=错误

USB编程使用 Define ToolBox（工具箱）软件完成设置。需使用 Bridge Key 套件(需另购)

电位器用于输出偏差微调

电源影响<±0.005%/V

输出负载650Ω at 24V DC (50Ω/V 大于10.5V DC供电时)

电流上限<28mA

电磁兼容性(EMC)EN61326 (干扰释放); EN61326 (干扰免疫); EN61010-1 (安全)

精确度<±0.03%环境温度影响(温度漂移)<±0.003%/°C

噪声抗扰125dB CMRR平均 (最高 2.0kV DC)射

频抗扰<1% effect

输入输出之间隔离测试电压3750V AC 一分钟

响应速度400msec (10-90% 300msec)

工作温度-20 至 +85°C   储存温度-20 至 +100°C   工作湿度最高 5-85%RH (非冷凝)

电位器输入参数

电位器输入三线制电位器

激励电压1.2V DC

电位器电阻0-2KΩ 低电位, 0-1MΩ 高电位

现场编程零点可编程范围内 0-90%

现场可编程范围0.1-100%

线性度及重复度<±0.02%

电压输入参数

USB可编程零点可编程范围内 0-±99%

USB可编程范围100mV 至 +/-10V DC (双极)

输入电阻最小 300kΩ

最大过载持续 60V DC

线性度及重复度<±0.02%

电流输入参数

USB可编程零点可编程范围内 0-±99%

全局可编程范围1µA-24mA DC

输入电阻10Ω最大过载持续 50mA DC

线性度及重复度<±0.02%

热电偶输入参数

热电偶类型B, E, J, K, N, R, S, T

USB可编程零点可编程范围内 0-±99%

现场可编程范围参考订单信息中不同类型的最大/最小范围

输入阻抗最小1MΩ

热电偶电缆电阻最大 100Ω

冷端温度补偿-20 至 +90°C

精确度E, J, K, N, T: <±1°C, B, R, S: <±2°C

温度漂移E, J, K, N, T: <±0.05°C, B, R, S: <±0.2°CCJC误差<±1°C

传感器故障输出驱动Function High Upscale / Function Low Downscale

热电阻输入参数

热电阻输入Pt100 或 Pt1000 DIN三线制

传感器电流0.15mA 标称值

传感器电缆电阻Pt100: 最大 10Ω/wire, Pt1000: 最大 5Ω/wire (引线电阻每Ω 0.02% FSO偏移误差)

USB 可编程零点可编程范围内 0-±99%USB

可编程范围-200 至 +850°C

传感器故障输出驱动Function High Upscale / Function Low downscale

线性度 (Pt100)0.02%

输入范围≤200°C时; 0.1% 输入范围≤850°C时线性度 (Pt1000)0.02% 输入范围≤200°C时; 0.2% 输入范围≤520°C时

可用热电阻类型JIS, Pt100/1000, Pt392, CN10
