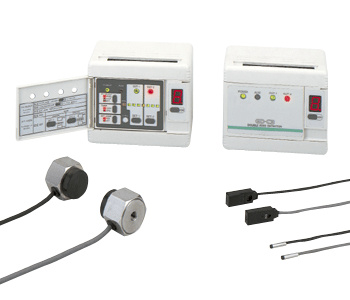

可检测双层重叠金属

从0.01mm厚的超薄金属零件到铁板，GD的先进传感技术可对各种双层重叠金属进行检测。



可根据实物简单设定灵敏度

利用教导功能，可根据实物简单设定最佳灵敏度。

检测小部品用检测头 GD-3

φ3.8×15mm的超小型检测头。适用于检测小零件。



高精度检测头 GD-10

适用于对双层重叠引线框及金属薄板进行高精度检测。





长距离检测头 GD-20

检测距离可达70mm，而且，还采用金属罩，以避免检测金属板时不良环境的影响。其保护构造达到IP67g。





7个LED显示检测电平

由于7个LED显示检测电平，最佳检测点可以一目了然。





基准值微调功能

利用教导功能设定的基准值，可根据检测条件进行9档转换。所以可进行更稳定的检测。



适合多品种工件的检测

由于可以储存八个通道的灵敏度，工件品种更换也更快更易。可通过操作面板上的“通道切换键”或外部输入来切换通道。由于GD-C2具备通信功能，利用RS-232C通信，可将灵敏度设定值储存在计算机中，需要时可写入控制器。





可从外部进行控制

可通过PLC等外部设备进行教导。有助于提高机械的自动化程度。

检测头

(注1)：只能配套使用上表中指定的检测头与控制器，其它组合可能会损坏检测头。



10m和20m电缆长度型



备有适用于GD-20的电缆长度10m型与20m型。(标准：3m)



控制器

请务必组合使用指定的检测头与控制器。



检测头

种类			小部品用检测型		高精度检测型		长距离检测型
型号			GD-3		GD-10		GD-20
组合 控制器			GD-C3		GD-C1、GD-C2、GD-C3		GD-C1、GD-C2
检测距离 (检测头之间 距离)			10mm以下		30mm以下		70mm以下
可判别板厚 (注2)			标准检测物体： 20 × 20mm		标准检测物体： 80 × 80mm		标准检测物体： 200 × 200mm
	设定 距离		5mm	10mm	20mm	30mm	35mm	70mm
	材质	组合控制器
	鉄 (SP CC)	GD-C1/ C2	-	-	0.07 〜 1mm	0.07 〜 0.5mm	0.07 〜 10mm	0.07 〜 6mm
		GD-C3	0.01 〜 0.1mm	0.03 〜 0.1mm	0.01 〜 0.3mm	0.01 〜 0.1mm	-	-
	铝	GD-C1/ C2	-	-	0.03 〜 6mm	0.03 〜 2mm	0.03 〜 10mm	0.03 〜 6mm
		GD-C3	0.015 〜 1mm	0.015 〜 1mm	0.015 〜 1mm	0.015 〜 1mm	-	-
	铜	GD-C1/ C2	-	-	0.03 〜 6mm	0.03 〜 2mm	0.03 〜 10mm	0.03 〜 6mm
		GD-C3	0.018 〜 1mm	0.018 〜 0.3mm	0.018 〜 1mm	0.018 〜 1mm	-	-
	黄 铜	GD-C1/ C2	-	-	0.03 〜 6mm	0.03 〜 2mm	0.03 〜 10mm	0.03 〜 6mm
		GD-C3	0.03 〜 1mm	0.03 〜 0.5mm	0.01 〜 1mm	0.01 〜 1mm	-	-
	不锈钢 (SUS 304)	GD-C1/ C2	-	-	0.1 〜 6mm	0.1 〜 2mm	0.1 〜 10mm	0.1 〜 6mm
		GD-C3	0.3 〜 1mm	0.3 〜 1mm	0.05 〜 2mm	0.05 〜 1mm	-	-
环 境 性 能	保护构造		IP67(IEC)、防浸形(JIS)(注3)				IP67(IEC)、IP67g(JEM)、防浸形(JIS)(注3)
	使用环境温度		-10〜+60℃、存储时：-25〜+70℃
	使用环境湿度		45〜85%RH、存储时：35〜95%RH
	耐振动		频率10〜55Hz 双向振幅1.5mm XYZ各方向2小时
	耐冲击		加速度1,000ｍ/s2(约100G) XYZ各方向3次
材质			外壳部：不锈钢(SUS303)、检测部：ABS		外壳部：聚芳酯		检测部：聚碳酸酯、安装部：不锈钢
电缆			发送器：带0.3mm2 单芯屏蔽电缆3m 接收器：带0.1mm2 双芯屏蔽电缆3m				发送器：带0.5mm2单芯屏蔽电缆3m 接收器：带0.3mm2双芯屏蔽电缆3m
电缆延长			使用同等屏蔽电缆全长可延长至20m
本体重量			本体重量：约90g		本体重量：约80g		本体重量：约440g
附件			-		套装检测头安装支架：发送器、接收器用2个1套		-

(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：在某些设定距离等条件下，即使上表范围外的板厚有时也可判别。另外，双层重叠铝箔等也可检测。详情请咨询。
(注3)：标准的内容请参阅、请参照综合样本。



控制器

种类			标准	带通信功能(RS-232C)	小部品检测用型
型号			GD-C1	GD-C2	GD-C3
电源电压			12〜24V DC±10% 脉动P-P10%以下
消耗电流			12V DC时：700mA以下、24V DC时：400mA以下
输出 (OUT-1、OUT-2,ALM.、反应)			NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1V以下(流入电流为100mA时) 　　　　　　0.4V以下(流入电流为16mA时)
	输 出 动 作	OUT-1	单层电平以上时OFF
		OUT-2	双层电平以上时OFF
		ALM.	异常时OFF
		反应	请正确使用 请参阅灵敏度设定的时间表
	短路保护		配备
反应时间			根据受检物体，自动选择5ms以下/30ms以下		5ms以下
存储功能			存储8个通道的各设定值
教导式 灵敏度设定功能			配备
外部设定功能			配备
指 示 灯	电源		绿色LED(通电时亮起)
	自诊断		红色LED(SET模式时常时亮起，RUN模式时异常时亮起)
	检测模式		双色指示灯(正常检测模式时绿灯亮起，高精度检测模式时黄灯亮起)
	比较输出-1 (OUT-1)		绿色LED[比较输出-1(OUT-1)OFF时亮起，在SET模式下调零(0-ADJ.)设定结束时以及SET-1设定结束时闪烁2次]
	比较输出-2 (OUT-2)		红色LED[比较输出-2(OUT-2)OFF时亮起，在SET模式下调零(0-ADJ.)设定结束时以及SET-2设定结束时闪烁2次]
	检测电平		黄色LED×1、绿色LED×6(指示检测电平)
定时器功能			装备约50ms固定延迟定时器　有效/无效切换式
环 境 性 能	使用环境温度		-10〜+50℃(注意不可结露、结冰)、存储时：-25〜+70℃
	使用环境湿度		45〜85%RH、存储时：35〜90%RH
	耐电压		AC1,000V 1分钟 所有电源连接端子与外壳之间
	绝缘电阻		所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
	耐振动		频率10〜55Hz 双向振幅0.75mm XYZ各方向2小时
	耐冲击		加速度300m/s2(约30G) XYZ各方向3次
材质			耐热ABS
重量			本体重量：约440ｇ
附件			绝缘板：2块

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

GD-3

检测头



GD-10



检测头

GD-20

检测头



GD-C1 GD-C2



GD-C3

控制器



套装检测头安装支架

(GD-10附带)

材质：SPCC(镀镍)
附带M3盘头螺丝(长12mm)1个、螺母1个、平垫圈、弹簧垫圈、
防滑橡胶垫圈(φ9.5×t 0.5mm)各1个
