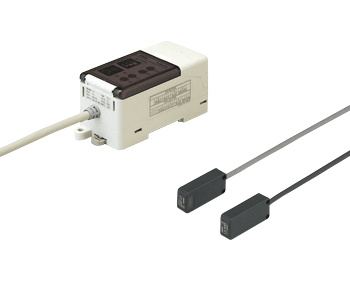

松下 LED式线性LA-300(光/透过型)
- LED式、高安全性和激光并存的高精度检测
- 产品型号：LA-300
- 产品品牌：松下
- 供应商：松下
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
一部分生产终止预定
对象产品：检测头LA-310(长距离型)
|
2008年03月30日 |
|---|---|
|
超小型激光线性传感器HL-T1 |
LED线性传感器与激光传感器一样精确，但更安全
|
 ※1
|
| ※1 | EMC指令 |
|---|
用途
| 检测工作件上的毛口 |
|---|
|
|
毛口将增加遮光的宽度。 |
安全的红色LED光
由于采用了安全的红色LED作为光源，对眼睛无害，所以无需遵从激光安全守则。 而且，由于红色LED光源的测定光点容易看见，使物体定位简单。
简易光轴对齐
使用光轴调整标签(附件)。使光轴对齐简单。而且在放大器上的3级稳定指示灯指示入光水平，一目了然。
两个比较输出加一个模拟输出
除了1～5V的模拟输出还装备了两个比较输出(HIGH，LOW)。外部同步
外部输入可以控制比较输出的同步性和持久有效性。(有微分同步或期间同步可供选择)小型尺寸
投光器与受光器比放大器内置型(LA-510)更小。因此可以安装在自动装配机器等的狭小空间内。
幅度及移位调整
|
模拟输出除了装备有幅度调整功能外，还有使模拟电压可在±0.5V范围内进行转换的移位调整功能。 |
|
|
检测头
| 种类 | 形状 | 检测距离 | 检测宽度 | 最小检测物体 | 型号(注1) |
|---|---|---|---|---|---|
| 薄型 |
|
300mm | 5mm | φ0.05mm不透明体 | LA-305 |
| (注1)： |
产品铭牌上的型号名称为"P"的为投光器，"C"为受光器。 (例)LA-305的投光器为LA-305P、LA-305的受光器为LA-305D |
|---|
放大器
| 种类 | 形状 | 型号 | 输出 |
|---|---|---|---|
| NPN输出型 |
|
LA-A1 |
NPN开路集电极晶体管 (比较输出) 模拟电压 ・输出电压：1～5V |
| PNP输出型 | LA-A1P |
PNP开路集电极晶体管 (比较输出) 模拟电压 ・输出电压：1～5V |
配件(另售)
MS-LA3-2
| (注)： | 请配套使用检测头和放大器。 |
|---|
|
(用于LA-305 的检测头安装支架) |
|---|
|
| (注1)：在投光器和受光器上都安装时，需要2种。 |
检测头
| 种类 | 超薄型 | |
| 型号 | LA-305 | |
| 适用放大器 | LA-A1、LA-A1P | |
| 检测宽度 | 5mm | |
| 检测距离 | 300mm | |
| 最小检测物体 | φ0.05mm不透明体 | |
| 重复精度 | 垂直于检测轴： 0.01mm以下 | |
| 温度特性 | 0.2% F.S./℃以下 | |
|
环 境 性 能 |
使用环境温度 | 0〜+40℃(注意不可结露)、存储时：-20〜+70℃ |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |
| 使用环境照度 | 白炽灯： 受光面照度10,000lx以下 | |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10〜150Hz 双向振幅0.75mm XYZ各方向2小时 | |
| 耐冲击 | 加速度500m/s2(约50G) XYZ各方向3次 | |
| 投光元件 |
红色LED (投光波峰波长：650nm、调制式) |
|
| 材质 |
本体外壳：耐热ABS、 罩：耐热ABS、 前罩：玻璃 |
|
| 电缆 | 0.18mm2 3芯合成橡皮电缆，长2m | |
| 电缆延长 | 0.18mm2以上的电缆线延长至10m，用于投光器和受光器(屏蔽电线必须由屏蔽电线延长) | |
| 本体重量 | 投・受光器各约70g | |
| 附件 | MS-LA3-2(检测头安装支架)：2套适用于投光器和受光器光轴调整封条：2个 | |
放大器
| 种类 | NPN输出 | PNP输出 | |
| 型号 | LA-A1 | LA-A1P | |
| 适用检测头 | LA-305 | ||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||
| 消耗电流 | 120mA以下(含检测头) | ||
|
比较输出 (HIGH、LOW) |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(比较输出和0V之间) ・剩余电压：1.5V以下(流入电流为100mA时) 0.5V以下(流入电流为16mA时) |
PNP开路集电极晶体管 ・最大流出电流：100mA ・外加电压：30V DC以下(比较输出和＋V之间) ・剩余电压：1.5V以下(源电流为100mA时) 0.5V以下(源电流为16mA时) |
|
| 反应时间 | 0.5ms以下 | ||
| 输出动作 |
HIGH输出：入光量等于或低于HIGH(过暗)水平时ON LOW输出：入光量等于或高于LOW(次暗)水平时ON |
||
| 短路保护 | 配备 | ||
| 模拟输出 |
模拟电压 ・输出电压：1V(全遮光时)〜5V(全入光时) ・输出阻抗：75Ω |
||
| 通过速率 | 8V/ms以上 | ||
| 温度特性 | 0.05% F.S./℃以下 | ||
| 外部同期功能 | 装备 (可在微分同步或期间同步之间切换选择) | ||
|
指 示 灯 |
电源 | 绿色LED(通电时亮起) | |
| 稳定入光 | 绿色LED×3(根据受光数量，分3级亮起) | ||
| 动作 | 橙色LED×2(HIGH/LOW各比较输出ON时亮起) | ||
| 外部同期输入 | 绿色LED(比较输出有效时点灯) | ||
|
调 节 功 能 |
幅度 | 15回转调节器，为模拟输出电压设定幅度 | |
| 移位 | 15回转调节器，为模拟输出电压设定偏距 | ||
| HIGH(过暗)水平 | 15回转调节器，设定HIGH输出基准值(过暗时)水平 | ||
| LOW(次暗)水平 | 15回转调节器，设定LOW输出基准值(次暗时)水平 | ||
|
环 境 性 能 |
使用环境温度 | 0〜+50℃(注意不可结露)、存储时：-20〜+70℃ | |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | ||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||
| 耐振动 | 频率10〜150Hz 双向振幅0.75mm XYZ各方向2小时 | ||
| 耐冲击 | 加速度500m/s2(约50G) XYZ各方向3次 | ||
| 材质 |
外壳：耐热ABS、端子罩：耐热ABS、 显示罩：聚碳酸酯 |
||
| 电缆 | 0.22mm2(屏蔽电线0.15mm2) 7芯橡皮电缆，长2m | ||
| 电缆延长(注2) |
0.22mm2以上的电缆全长可延长至50m (屏蔽电线延长用0.15mm2以上屏蔽电线) |
||
| 重量 | 本体重量：约200g | ||
| 附件 | 调整螺丝刀：1本 | ||
(注1)：无指定时的测量条件为使用环境温度+20℃。(注2)：这是一款符合EMC指令适用品。此产品在免疫力方面的标准符合EN 61000-6-2，同时下列条件也符合此标准。
・放大器与电源之间的连接距离应在10m以下。
・连接放大器的信号线应在30m以下。
LA-305
检测头
|
|
LA-A1P
放大器
|
MS-LA3-2
LA-305用检测头安装支架(LA-305附带)
|
|
|
才：SPCC-P3(光泽镀锌) MS-LA3-2安装图
| |
|
