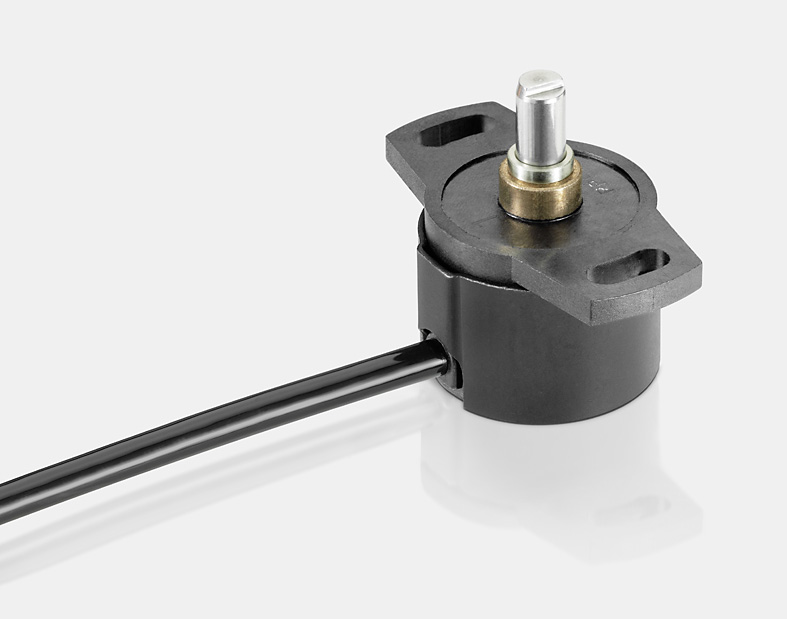

Novo 角度传感器RSM2800系列多圈 模拟量输出
- NOVOTURN原理，非接触式 模拟量输出
- 产品型号：RSM2800
- 产品品牌：Novotechnik
- 供应商：Novotechnik
- 购买咨询：
- 基本信息
- 产品特点

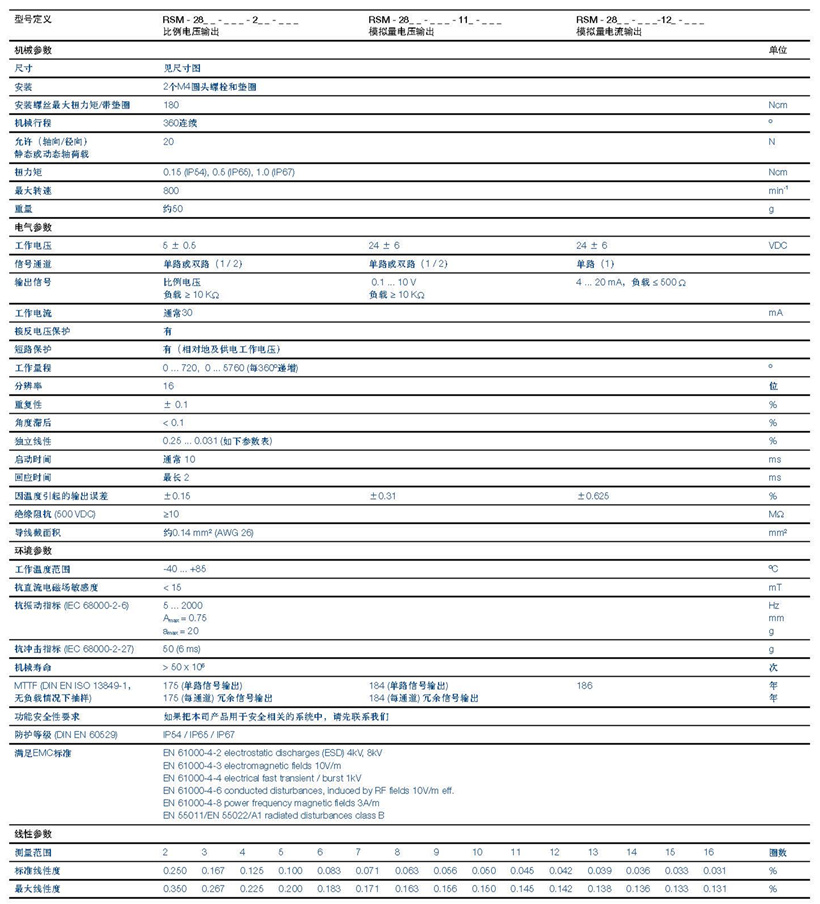

- 详细规格

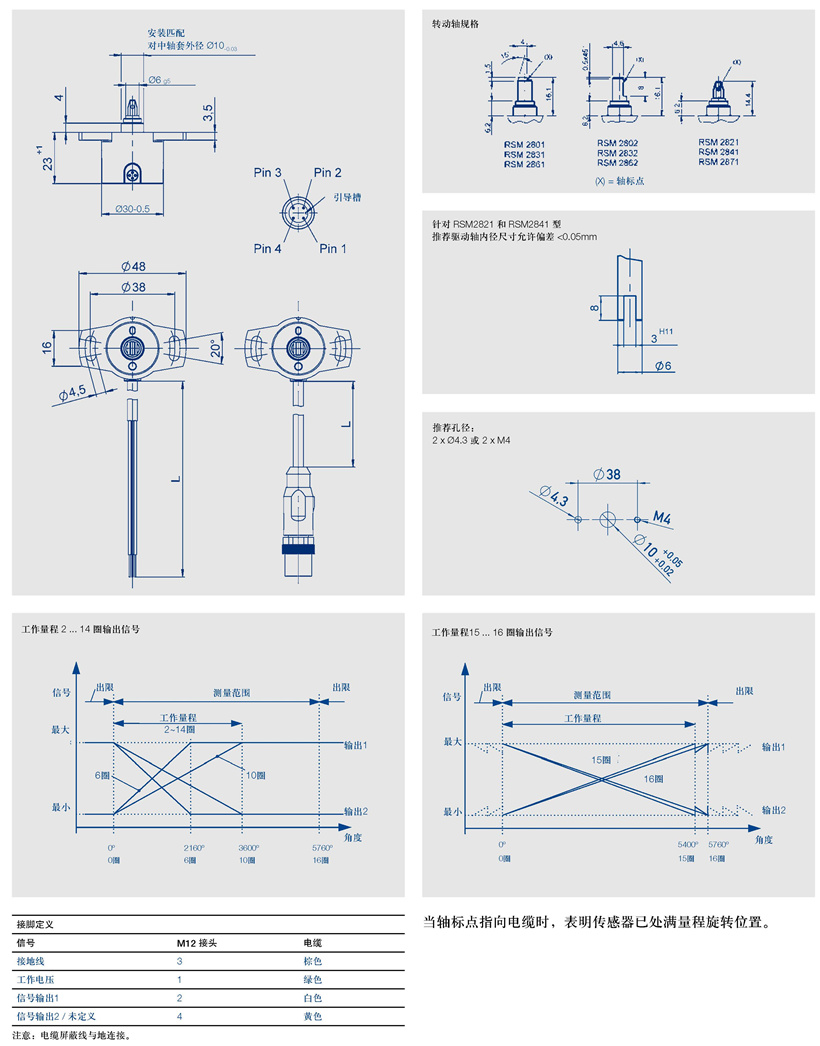

- 产品尺寸
该传感器融合了多圈电位计的紧凑、价廉特点进行多圈的角度测量。
该产品把单圈角度测量和单独的圈数记数技术结合起来进行多圈的角度测量，分辨率
高，精度高。由于该传感器能够在掉电的情况下检测和记忆存储圈数，所以它能够存储旋
转的角度，是一款真正的紧凑型上电即读的传感器。
该传感器内部采用磁感应非接触式工作原理，所以使用寿命长，同时具有极高的抗机
械影响能力如：冲击、振动等。
工作量程可在2 至16圈中选定，旋转的角度高达5760o。输出信号可以单路或
双路输出，在选定量程内线性优异。工作量程因而被最大限度利用。
定，调整灵活，只需要简单调整机械结构，即可轻松安装。
无间隙齿合/ 镶嵌连接，保证安装简单快捷。传感器不受潮湿和灰尘影响。信号输出
通过机壳内引出的密封屏蔽电缆实现。
RSM2800 传感器由于紧凑和非接触式设计，第一次让一些成本高昂的应用诸如齿轮
传动等应用的系统成本大大降低。
该产品能在许多领域里被广泛应用，如印刷机械，驱动和转向系统，拉绳长度传感器，
门控系统等；移动工程车辆（如升降机），造纸工业和机器人技术等。总之，该产品是线绕
多圈电位器和编码器的理想替代产品。
特点：
• 非接触式，磁感应测量技术
• 使用寿命长
• 工作量程720º ～ 5760º，360º 递增（相当于2 ... 16 圈）
• 选定量程范围内连续输出模拟信号
• 上电即工作状态，掉电位置记忆功能
• 插按式齿合或镶嵌式轴连接
• 安装简便
• 防护等级IP54 或IP67
• 单路或双路输出
• 分辨率16 位
• 独立线性高达±0.03%
• 如需数字接口产品，请参见相应产品资料
说 明
外 壳高等级耐高温塑料
轴不锈钢
轴 承青铜套筒轴承
电气连接屏蔽电缆4 x AWG26
带短电缆的M12接头
