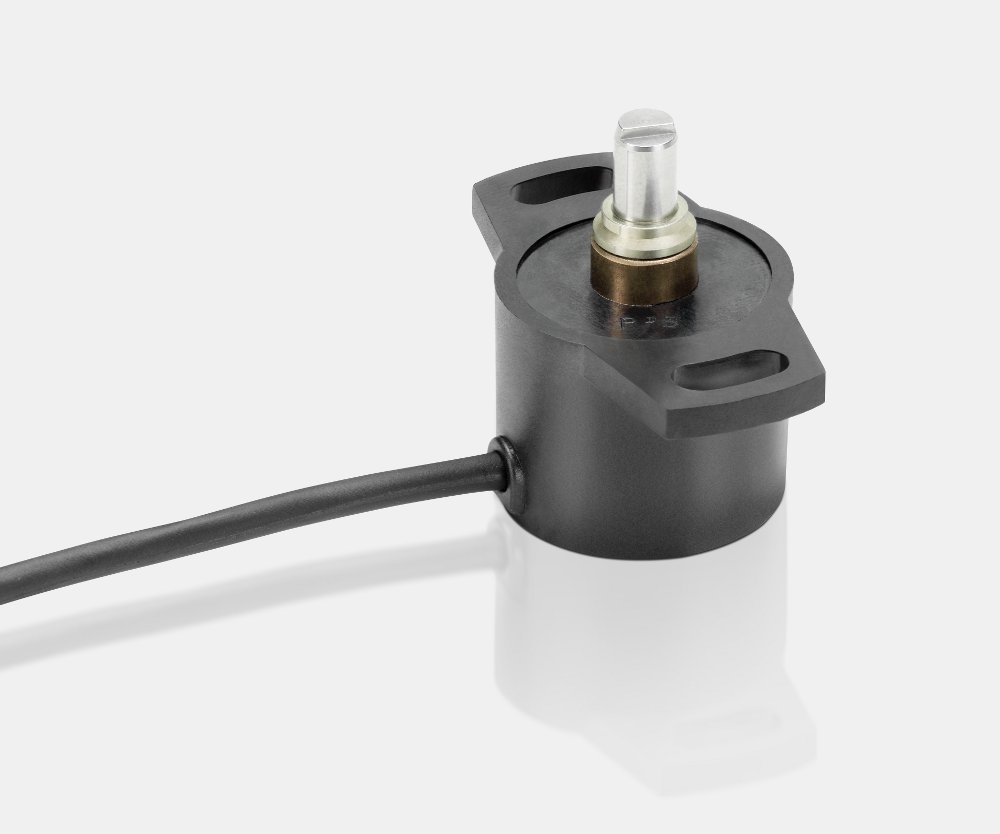

Novo 角度传感器RSC-2800 系列 数字量输出
- NOVOHALL原理，非接触式 数字接口，SSI、SPI及INC增量输出
- 产品型号：RSC-2800
- 产品品牌：Novotechnik
- 供应商：Novotechnik
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
非接触式传感器通过测量磁场方向的改变来确定测量的
角度。转轴上转动的磁块导致磁场方向的改变，传感器电路
捕获磁场方向的变化，并将其转化成对应的角度以模拟量信
号输出。
传感器外壳由高等级耐高温塑料制成。以插槽方式镶嵌
固定，只需简单调整机械结构，即可轻松安装。
插按式齿合/ 镶嵌连接，保证安装快捷，传感器不受灰
尘或潮湿影响。
信号输出通过机壳内引出的密封屏蔽电缆实现。可定制
M12 接头连接方式。
角度。转轴上转动的磁块导致磁场方向的改变，传感器电路
捕获磁场方向的变化，并将其转化成对应的角度以模拟量信
号输出。
传感器外壳由高等级耐高温塑料制成。以插槽方式镶嵌
固定，只需简单调整机械结构，即可轻松安装。
插按式齿合/ 镶嵌连接，保证安装快捷，传感器不受灰
尘或潮湿影响。
信号输出通过机壳内引出的密封屏蔽电缆实现。可定制
M12 接头连接方式。
特点：
• 非接触式，磁感应测量技术
• 工作量程最大可达360º，
每10º递增

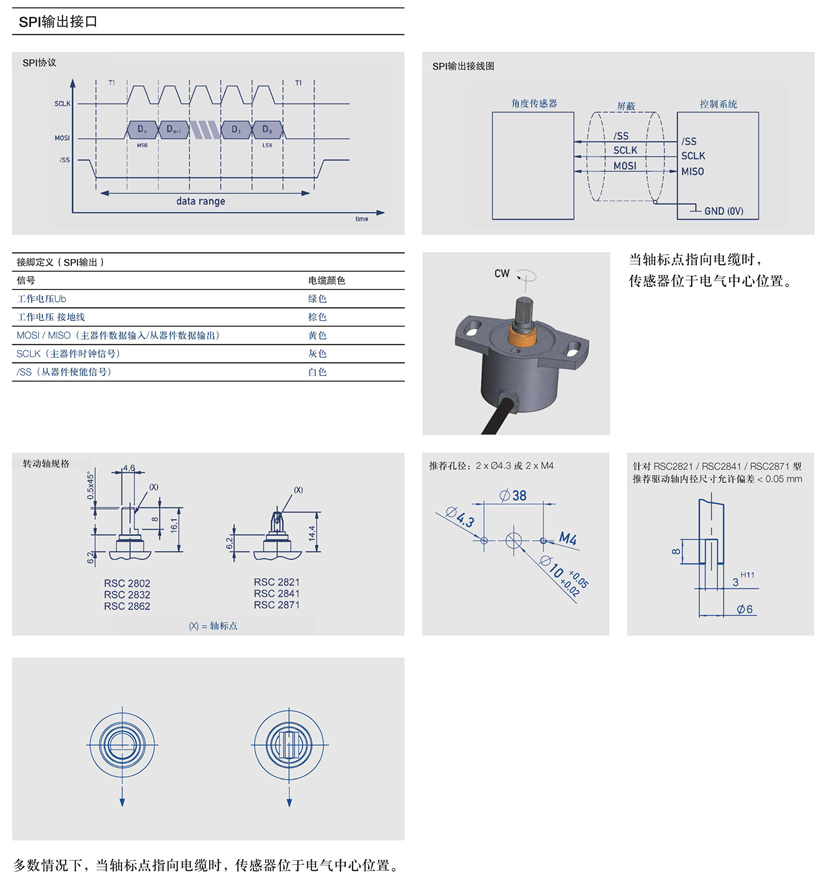

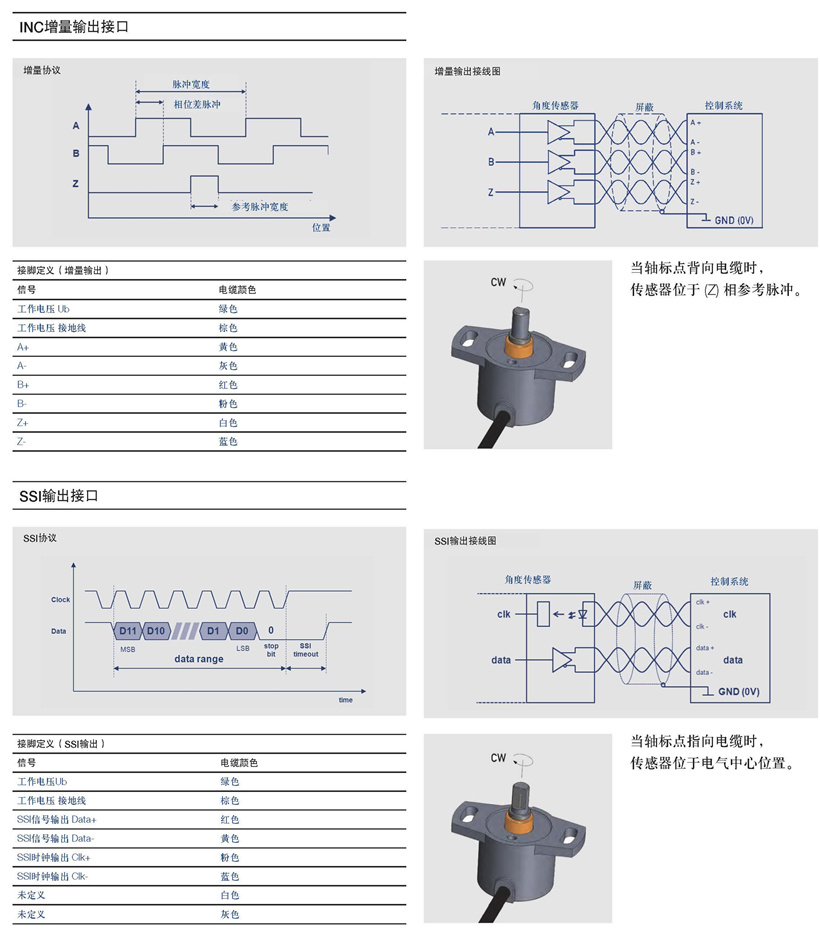

• SSI、SPI以及INC增量输出
• 插按式齿合或镶嵌式轴连接
• 安装简便
• 防护等级IP54、IP65或IP67
• 使用寿命长
• 滞后角度非常小
• 分辨率9 - 14位
• 线性度 ±0.5%
• 如需模拟量输出产品，
请参见相关产品资料
说 明
外 壳高等级耐高温塑料
轴不锈钢
轴 承青铜套筒轴承
电气连接屏蔽电缆AWG 24 (0.25 mm²) SSI, INC
屏蔽电缆 AWG 26 (0.14 mm²) SPI

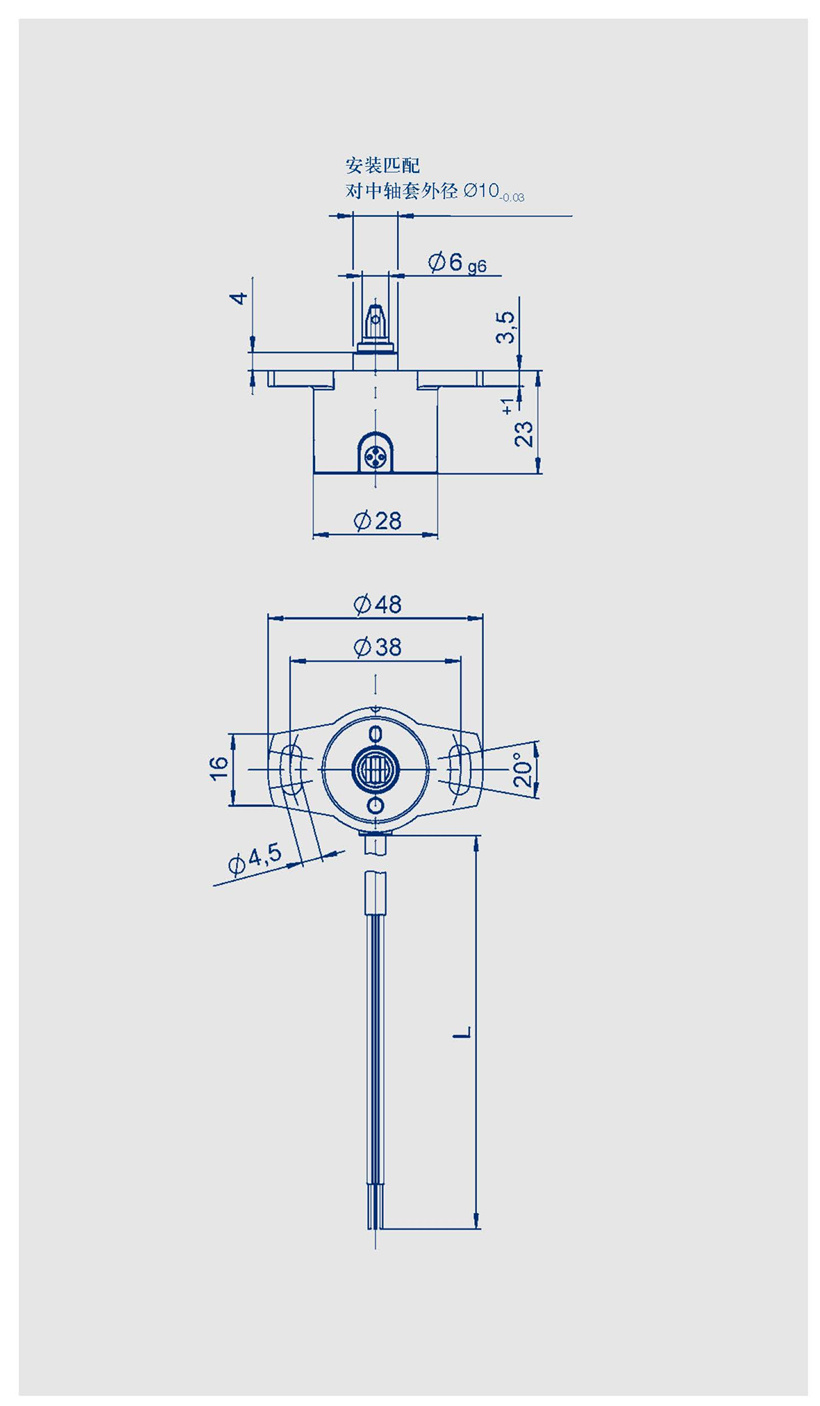

安装匹配
对中轴套外径 Ø10-0.03
1
NOVOtechnik
Siedle Group
