Novo 角度传感器RFC4800系列 带PNP开关信号输出

  • NOVOHALL原理,非接触式,无磨损,空间测量 带2个PNP开关信号输出
  • 产品型号:RFC4800
  • 产品品牌:Novotechnik
  • 供应商:Novotechnik
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格

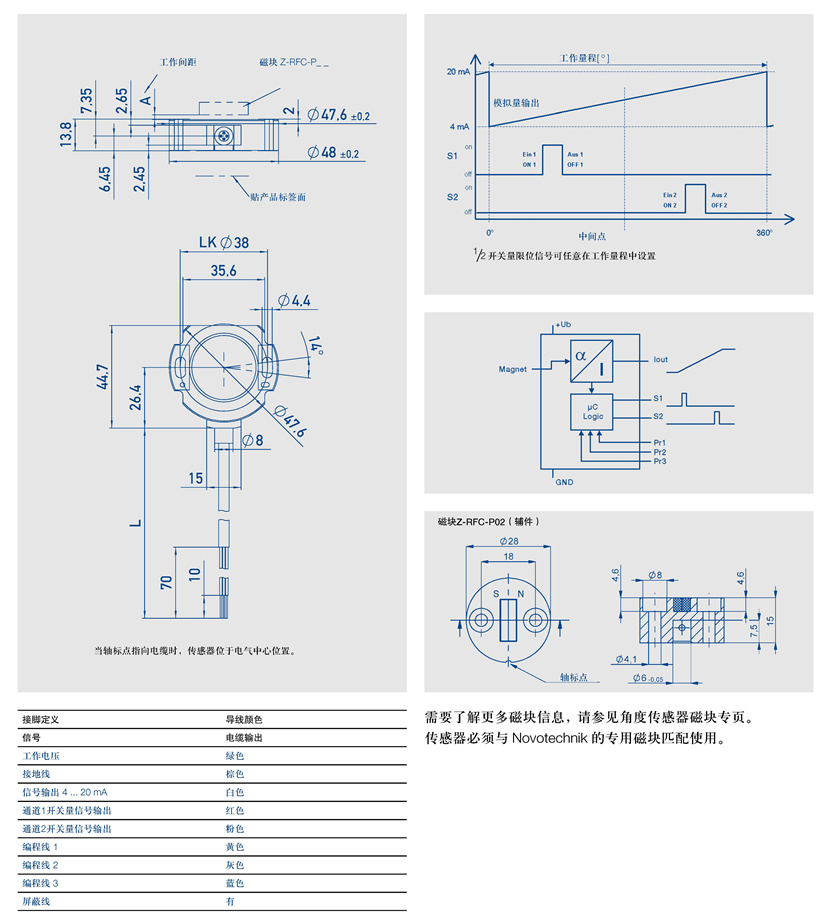

  • 产品尺寸

该传感器通过感知磁场方向的变化,来确定需要测量的角度。一般情况,转动的机件
轴上装有磁块,机件轴转动造成磁场方向变化,该变化被传感器的集成电路反应出来。经
过计算得出模拟量的角度信号输出。
传感器外壳由高等级耐高温塑料制成,弧形固定槽便于现场安装及机械调整。传感器
安全密封,适用于灰尘、污垢或潮湿等恶劣环境。
信号输出通过密封于传感器内部的屏蔽电缆或镀锡导线实现。
RFC 系列传感器由磁块和传感器两部分组成,最大程度方便客户安装和维护。传感器
自身无转动轴和轴承使安装上的选择余地更大,磁块和传感器之空间允许存在非金属性介
质,进行空间测量。

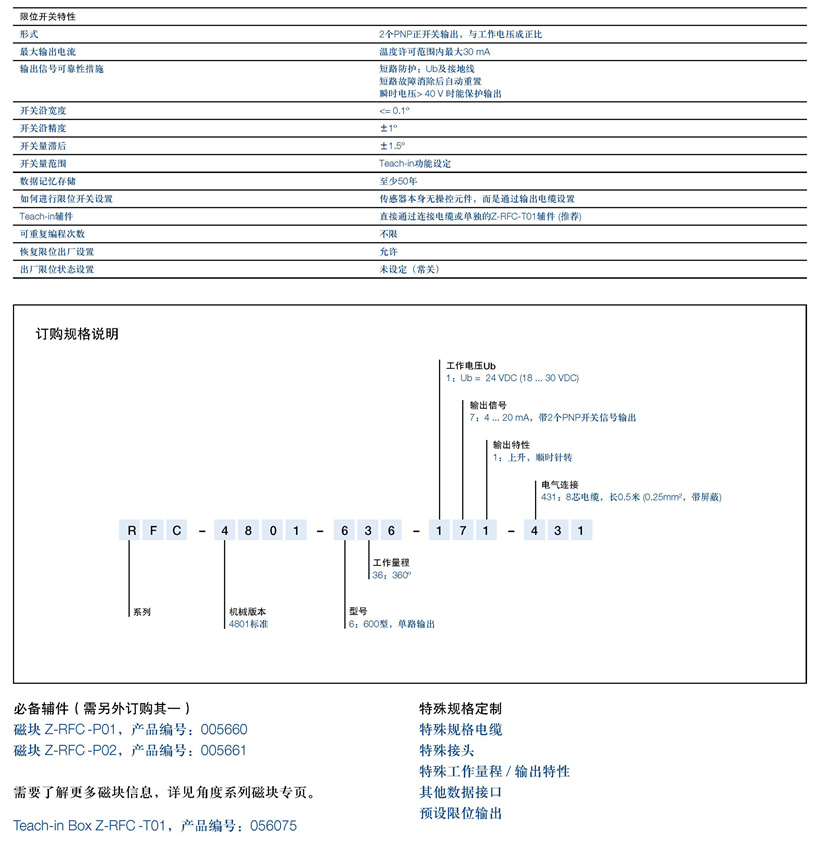

两个PNP 开关信号输出功能,可在诸如驱动系统应用中实现精确的限位控制。此功
能可替换当前的一些限位开关应用。
限位开关信号可在工作量程中任意设定。该功能是通过Teach-in 功能来设置。
Teach-in 设定通过输出信号电缆实现,输出电缆最长可以到10m,所以方便在一定距离内
对传感器进行设定。限位设置信号可有效保存50 年。
要使用多支本传感器,需要配套的Teach-in Box(Z-RFC-T01) 辅件,该产品上
接线端子非常容易接入信号电缆。使用者按动按键,按LED灯闪烁指示进行设置。



特点
• 非接触式测量技术,无机械磨损,磁场感应测量
• 磁块、传感器空间隔离
• 工作量程可达360º
• 电流输出,带2个可编程的PNP开关信号输出
• 安装简便
• 磁块对中允许左右偏移±3 mm
• 防护等级IP67
• 无限机械使用寿命
• 分辨率12位
• 独立线性±0.5%

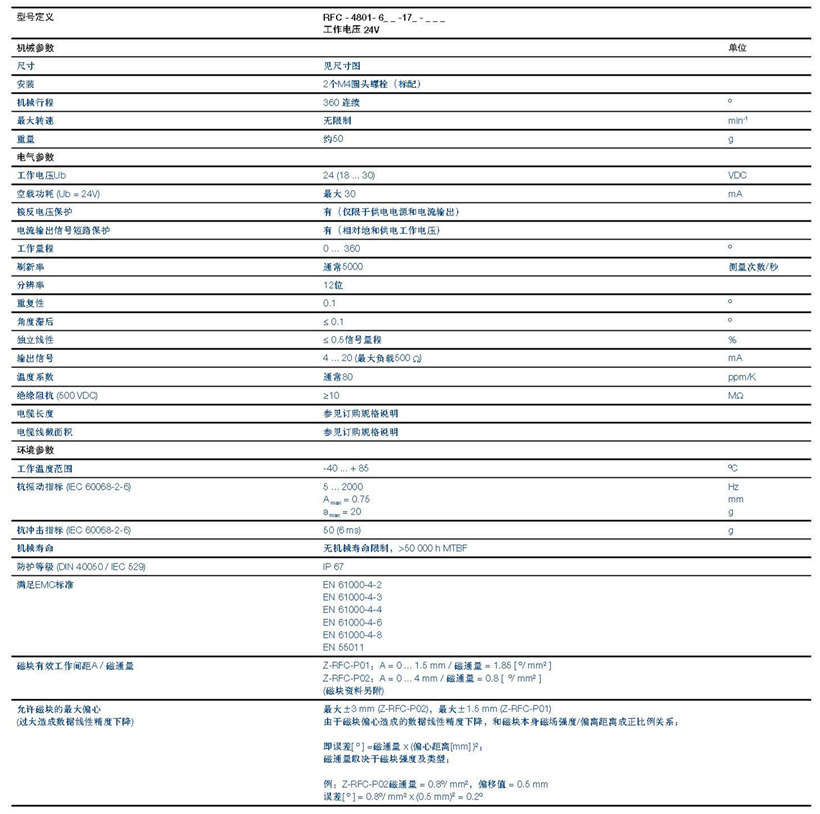

说 明
外 壳高等级耐高温塑料
电气连接 屏蔽电缆 8 x 0.25 mm²
