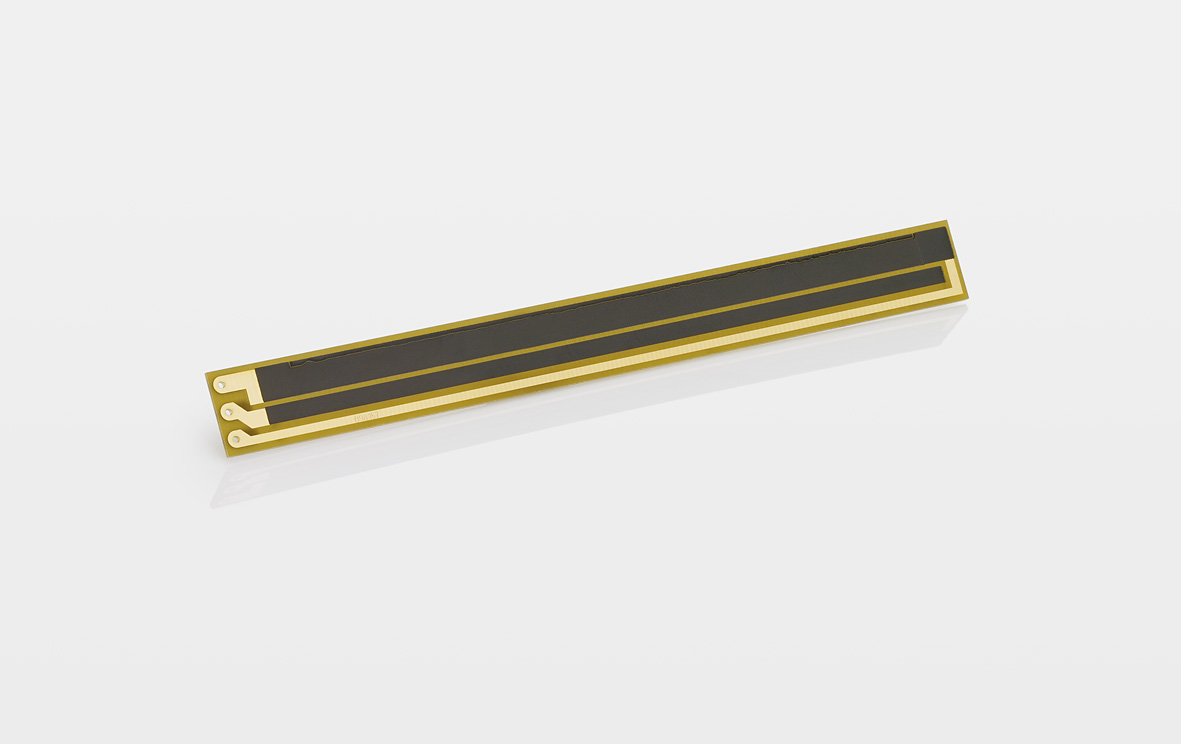

Novo 位移传感器 PTN 系列-开放式结构
- PTN系列电阻基片材料 长度达250 mm
- 产品型号：PTN
- 产品品牌：novotechnik
- 供应商：钛克迈
- 产品类型：位移传感器 电子尺 直线位移传感器
- 购买咨询：
- 基本信息
- 产品特点

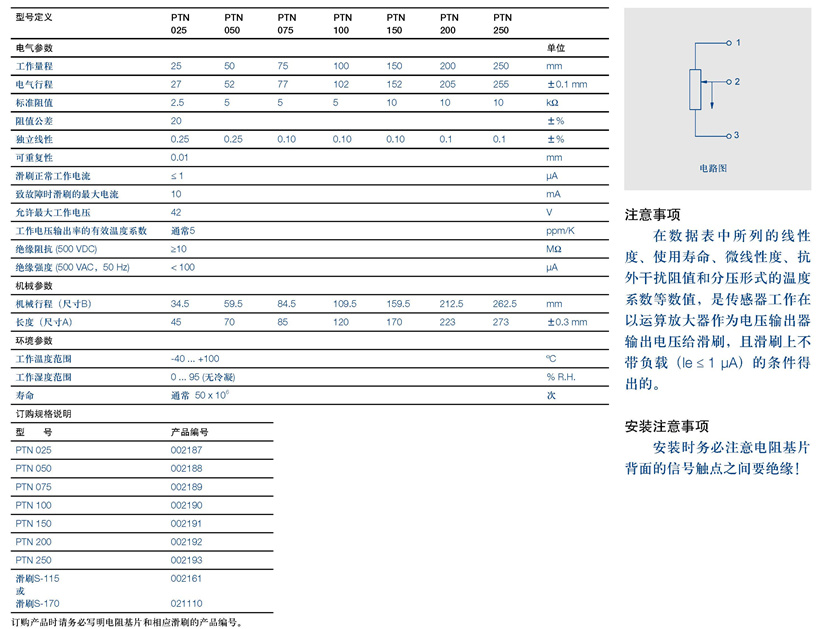

- 详细规格
- 产品尺寸
用于信号输出的电阻基片适合安装于封闭的设备中。由于
它的体积小巧，尤其适合用在那些因为带有外壳和拉杆但缺乏
空间的直线位移传感器上，这个产品在驱动位移测量领域有典
型应用。
安装电阻基片时，必须在平坦、干净的面上，严格按照图
纸上标明的位置与滑刷一起安装。
此外，必须保证滑刷头和电阻元件之间的距离符合要求，
从而保证滑刷的良好阻尼，让滑刷更好用和更耐用。滑刷有两
种不同规格可选。
图中所示的电阻基片为标准件，其他长度和外形的电阻基
片可按要求定制。
它的体积小巧，尤其适合用在那些因为带有外壳和拉杆但缺乏
空间的直线位移传感器上，这个产品在驱动位移测量领域有典
型应用。
安装电阻基片时，必须在平坦、干净的面上，严格按照图
纸上标明的位置与滑刷一起安装。
此外，必须保证滑刷头和电阻元件之间的距离符合要求，
从而保证滑刷的良好阻尼，让滑刷更好用和更耐用。滑刷有两
种不同规格可选。
图中所示的电阻基片为标准件，其他长度和外形的电阻基
片可按要求定制。
特点：
• 密封条件下使用
• 安装简易，只需绑定或夹住即可
• 线性优异
• 在不同的应用环境下，使用寿命长达5000 万次
基片载体透明环氧树脂
电阻基片材料及触点导电塑料
滑 刷贵金属多触脚滑刷
电气连接基片材料可焊导线等
