随着现代科技的进步，生产自动化水平也不断提高。在工业生产中，广泛应用各种传感器及自动检测装置来监视生产的各个环节，有的还需要计算机来控制生产的全过程，这样的系统中，一般需要数百个不同的传感器将各种不同的非电参量转换成电量，供计算机处理。但由于生产现场往往存在大量的电和磁的干扰源，它们定能会破坏传感器、计算机乃至整个检测系统的正常工作，因此抗干扰技术是传感器检测系统的重要环节，对于从事自动检测工作的人来说，了解抗干扰技术是非常必要的。

在电子测量装置的电路中出现的、无用的信号称为噪声，当噪声影响电路正常工作时，该噪声就称为干扰。信号传输过程中干扰的形成必须具备三项因素，即干扰源、干扰途径以及对噪声敏感性较高的接收电路。因此消除或减弱噪声干扰的方法可以针对这三项中的其中任意一项采取措施。在传感器检测电路中比较常用的方法，是对干扰途径及接收电路采取相应的措施以消除或减弱噪声干扰。下面介绍几种常用的、行之有效的抗干扰技术。

一、 屏蔽技术

利用金属材料制成容器.将需要保护的电路包在其中，可以有效防止电场或磁场的干扰，此种方法称为屏蔽。屏蔽又可分为静电屏蔽、电磁屏蔽和低频磁屏蔽等。

1. 静电屏蔽

根据电磁学原理，置于静电场中的密闭空心导体内部无电场线，其内部各点等电位。用这个原理，以铜或铝等导电性良好的金属为材料，制作密闭的金属容器，并与地线连接，把需要保护的电路值r其中，使外部干扰电场不影响其内部电路，反过来，内部电路产生的电场也不会影响外电路。这种方法就称为静电屏蔽。例如传感嚣测量电路中，在电源变压器的一次侧和二次侧之间插入一个留有缝隙的导体，并把它接地，可以防止两绕组之问的静电耦合，这种方法就属于静电屏蔽。

2. 电磁屏蔽

对于高频干扰磁场，利用电涡流原理，使高频干扰电磁场在屏蔽金属内产生电涡流，消耗干扰磁场的能量，涡流磁场抵消高频干扰磁场，从而使被保护电路免受高频电磁场的影响。这种屏蔽法就称为电磁屏蔽。若电磁屏蔽层接地，同时兼有静电屏蔽的作用。传感器的输出电缆一般采用铜质网状屏蔽，既有静电屏蔽又有电磁屏蔽的作用。屏蔽材料必须选择导电性能良好的低电阻材料，如铜、铝或镀银铜等。

3. 低频磁屏蔽

干扰如为低频磁场，这时的电涡流现象不太明显，只用上述方法抗干扰效果并不太好，因此必须采用采用高导磁材料作屏蔽层，以便把低频干扰磁感线限制在磁阻很小的磁屏蔽层内部。使被保护电路免受低频磁场耦合干扰的影响。这种屏蔽方法一般称为低频磁屏蔽。传感器检测仪器的铁皮外壳就起低频磁屏蔽的作用。若进一步将其接地，又同时起静电屏蔽和电磁屏蔽的作用。

基于以上三种常用的屏蔽技术，因此在干扰比较严重的她方，可以采用复合屏蔽电缆，即外层是低频磁屏蔽层。内层是电磁屏蔽层.达到双重屏蔽的作用。例如电容式传感器在实际测量时其寄生电容是必须解决的关键问题，否则其传输效率、灵敏度都要变低。必须对传感器进行静电屏蔽，而其电极引出线就采用双层屏蔽技术，一般称之为驱动电缆技术。用这种方法可以有效的克服传感器在使用过程中的寄生电容。

二、 接地技术

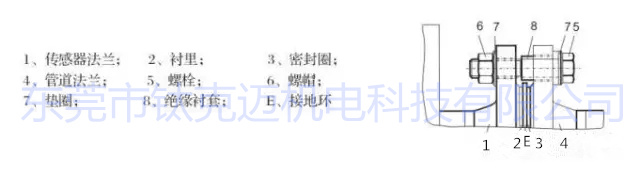

接地技术是抑制干扰的有效技术之一，是屏蔽技术的重要保证。正确的接地能够有效地抑制外来干扰，同时可提高测试系统的可靠性，减少系统自身产生的干扰因素。接地的目的有两个：安全性和抑制干扰。因此接地分为保护接地、屏蔽接地和信号接地。保护接地以安全为目的，传感器测量装置的机壳、底盘等都要接地。要求接地电阻在10 ?以下。屏蔽接地是干扰电压对地形成低阻通路，以防干扰测量装置。接地电阻应小于0.02。

信号接地是电子装置输入与输出的零信号电位的公共线，它本身可能与大地是绝缘的。信号地线又分为模拟信号地线和数字信号地线，模拟信号一般较弱，故对地线要求较高：数字信号一般较强，故对地线要求可低一些。

不同的传感器检测条件对接地的方式也有不同的要求，必须选择合适的接地方法，常用接地方法有一点接地和多点按地。下面给出这两种不同的接地处理措施。

1. 一点接地

在低频电路中一般建议采用一点接地，它有放射式接地线和母线式接地线路。放射式接地就是电路中各功能电路直接用导线与零电位基准点连接：母线式接地就是采用具有一定截面积的优质导体作为接地母线，直接接到零电位点，电路中的各功能块的地可就近接在该母线上。这时若采用多点接地，在电路中会形成多个接地回路，当低频信号或脉冲磁场经过这些回路时，就会引起电磁感应噪声，由于每个接地回路的特性不同，在不同的回路闭合点就产生电位差，形成干扰。为避免这种情况，最好采用一点接地的方法。

传感器与测量装置构成一个完整的检测系统，但两者之问可能相距较远。由于工业现场大地电流十分复杂，所以这两部分外壳的接大地点之间的电位一般是不相同的，若将传感器与测量装置的零电位在两处分别接地，即两点接地，则会有较大的电流流过内阻很低的信号传输线产生压降，造成串模干扰。因此这种情况下也应该采用一点接地方法。

2. 多点接地

高频电路一般建议采用多点接地。高频时，即使一小段地线也将有较大的阻抗压降，加上分布电容的作用，不可能实现一点接地，因此可采用平面式接地方式，即多点接地方式，利用一个良好的导电平面体(如采用多层线路板中的一层)接至零电位基准点上，各高频电路的地就近接至该导电平面体上。由于导电平面体的高频阻抗很小，基本保证了每一处电位的一致，同时加设旁路电容等减少压降。因此，这种情况耍采用多点接地方式。

三、 滤波技术

滤波器是抑制交流串模干扰的有效手段之一。传感器检测电路中常见的滤波电路有Rc滤波器、交流电源滤波器和真流电源滤波器。下面介绍这几种滤波电路的应用。

1. RC滤波器

当信号源为热电偶、应变片等信号变化缓慢的传感器时，利用小体积、低成本的无源Rc滤波器将会对串模干扰有较好的抑制效果。但应该一提的是，Rc滤波器是以牺牲系统响应速度为代价来减少串模干扰的。

2. 交流电源滤波器

电源网络吸收了各种高、低频噪声，对此常用Lc滤波器来抑制混入电源的噪声。

3. 直流电源滤波器

直流电源往往为几个电路所共用，为了避免通过电源内阻造成几个电路问相互干扰，应该在每个电路的直流电源上加上Rc或Lc退耦滤波器，用来滤除低频噪声。

4. 光电耦合技术

光电耦合器是一种电——光——电的耦合器件，它由发光二极管和光电三极管封装组成，其输入与输出在电气上是绝缘的，因此这种器件除了用于做光电控制以外，现在被越来越多的用于提高系统的抗共模干扰能力。当有驱动电流流过光藕合器中的发光二极管，光电三极管受光饱和。其发射极输出高电平，从而达到信号传输的目的。这样即使输入回路有干扰。只要它在门限之内，就不会对输出造成影响。

5. 脉冲电路中的嗓声抑制

若在脉冲电路中存在干扰噪声。可以将输入脉冲微分后再积分，然后设置一定幅度的门限电压，使得小于该门限电压的信号被滤除。对于模拟信号可以先用A/D转换.再用这种方法滤除噪声。

我们在使用这些抗干扰技术时要根据实际情况迸行选择。切不可盲目使用，否则不但达不到抗干扰的目的，可能还会有其他不良影响。
