一文读懂位移传感器
人们以经典电磁学为理论基础,把不便于定量检测和处理的位移、位置、液位、尺寸、流量、速度、振动等物理量转换为易于定量检测、便于作信息传输与处理的电学量。这就是在生产生活中被广泛应用的位移传感器。
位移传感器又称为线性传感器,是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量。位移是和物体的位置在运动过程中移动有关的量,位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测,大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。其中光栅传感器因具有易实现数字化、精度高(目前分辨率最高的可达到纳米级)、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点,在机床加工、检测仪表等行业中得到日益广泛的应用。
位移传感器的分类及原理
按工作原理分:
钛克迈科技:您的位移传感器专家
电位器式位移传感器
它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。但是,为实现测量位移目的而设计的电位器,要求在位移变化和电阻变化之间有一个确定关系。电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。阻值的变化量反映了位移的量值,阻值的增加还是减小则表明了位移的方向。通常在电位器上通以电源电压,以把电阻变化转换为电压输出。线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化,其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件,则过大的阶跃电压会引起系统振荡。因此在电位器的制作中应尽量减小每匝的电阻值。电位器式传感器的另一个主要缺点是易磨损。它的优点是:结构简单,输出信号大,使用方便,价格低廉。

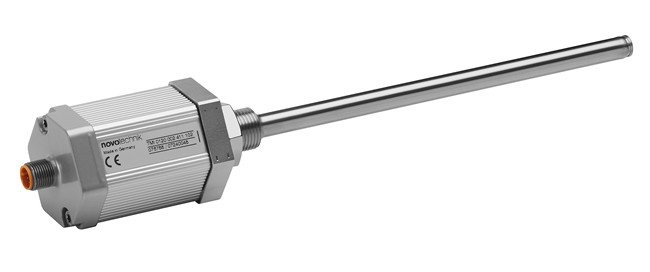

磁致伸缩位移传感器
磁致伸缩位移传感器,通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的。

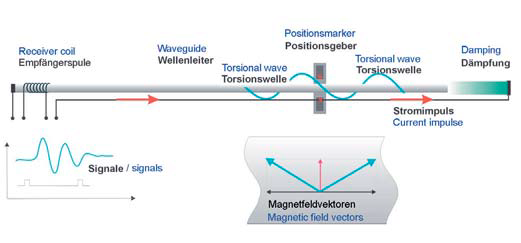

是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管,波导管内的敏感元件由特殊的磁致伸缩材料制成的。
测量过程是由传感器的电子室内产生电流脉冲,该电流脉冲在波导管内传输,从而在波导管外产生一个圆周磁场,当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时,由于磁致伸缩的作用,波导管内会产生一个应变机械波脉冲信号,这个应变机械波脉冲信号以固定的声音速度传输,并很快被电子室所检测到。
这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比,通过测量时间,就可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。
磁致伸缩位移传感器是根据磁致伸缩原理制造的高精度、长行程绝对位置测量的位移传感器。它采用内部非接触的测量方式,由于测量用的活动磁环和传感器自身并无直接接触,不至于被摩擦、磨损,因而其使用寿命长、环境适应能力强,可靠性高,安全性好,便于系统自动化工作,即使在恶劣的工业环境下(如容易受油溃、尘埃或其他的污染场合),也能正常工作。
传感器采用了高科技材料和先进的电子处理技术,因而它能应用在高温、高压和高振荡的环境中。传感器输出信号为绝对位移值,即使电源中断、重接,数据也不会丢失,更无须重新归零。
由于敏感元件是非接触的,就算不断重复检测,也不会对传感器造成任何磨损,可以大大地提高检测的可靠性和使用寿命。行程可达3米或更长,标称精度为0.05% F·S,行程1米以上传感器精度可达0.02% F.S,重复性可达0.002% F·S,因此它得到广泛的应用。
按运动方式分
直线位移传感器
直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求,因为由温度变化引起的阻值变化不会影响到测量结果。
角度位移传感器
角度位移传感器应用于障碍处理:使用角度传感器来控制你的轮子可以间接的发现障碍物。原理非常简单:如果马达角度传感器构造运转,而齿轮不转,说明你的机器已经被障碍物给挡住了。
此技术使用起来非常简单,而且非常有效;唯一要求就是运动的轮子不能在地板上打滑(或者说打滑次数太多),否则你将无法检测到障碍物。一个空转的齿轮连接到马达上就可以避免这个问题,这个轮子不是由马达驱动而是通过装置的运动带动它:在驱动轮旋转的过程中,如果惰轮停止了,说明你碰到障碍物了。
按检测材质分
霍耳式位移传感器
它的测量原理是保持霍耳元件(见半导体磁敏元件)的激励电流不变,并使其在一个梯度均匀的磁场中移动,则所移动的位移正比于输出的霍耳电势。磁场梯度越大,灵敏度越高;梯度变化越均匀,霍耳电势与位移的关系越接近于线性。
图2中是三种产生梯度磁场的磁系统:a系统的线性范围窄,位移Z=0时,霍耳电势≠0;b系统当Z<2毫米时具有良好的线性,Z=0时,霍耳电势=0;c系统的灵敏度高,测量范围小于1毫米。图中N、S分别表示正、负磁极。霍耳式位移传感器的惯性小、频响高、工作可靠、寿命长,因此常用于将各种非电量转换成位移后再进行测量的场合。
光电式位移传感器
它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。特点是属于非接触式测量,并可进行连续测量。光电式位移传感器常用于连续测量线材直径或在带材边缘位置控制系统中用作边缘位置传感器。
位移传感器的选型
位移传感器的选型,要满足下列指标的要求:
1、灵敏度方面的技术指标
对于一个仪器来说,一般都是灵敏度越高越好的,因为越灵敏,对周围环境发生的加速度的变化就越容易感受到,加速度变化大,很自然地,输出的电压的变化相应地也变大,这样测量就比较容易方便,而测量出来的数据也会比较精确的。
2、零点温度
环境温度的变化引起的零点平衡变化。一般以温度每变化10℃时,引起的零点平衡变化量对额定输出的百分比来表示,即传感器不受压时的输入由温度变更引起的漂移。
3、带宽方面的技术指标
带宽指的的是传感器可以测量的有效的频带,比如,一个传感器有上百HZ带宽的就可以测量振动了,一个具有五十HZ带宽的传感器就可以有效测量倾角了。
4、输出方式的技术指标
数字输出和模拟输出两种方式。数字式传感器向仪表输入的是数字信号,如数量、重量等;模拟式传感器向仪表输入的是模拟量信号,如电压、电流等。
5、量程方面的技术指标
测量不一样的事物的运动所需要的量程都是不一样的,要根据实际情况来衡量。
6、极限过载
传感器能承受的不使其丧失工作能力的最大负荷。意思是当工作超过此值时,传感器将会受到永久损坏。
7、传感器增益
就是传感器的原始信号输出放大倍率。
常见故障及排障方法
直线位移传感器的工作原理是跟滑动变阻器一样的,它作为分压器使用的,它是以相对的输出电压来呈现出所测量位置的实际上的位置。
1、如果电子尺已经使用很长时间了,而且密封已经老化,同时夹杂着很多杂质,而且水混合物和油会严重影响电刷的接触电阻的,这样会使显示的数字不停地跳动。这个时候可以说直线位移传感器的电子尺已经损坏了,需要更换。
2、若电源的 容量很小,就会出现很多情况的:熔胶的运动会使合模电子尺的显示变换,有波动,或 者合模的运动会使射胶电子尺的显示波动,造成测量结果误差很大。
如果电磁阀的驱动电源于电子尺供电电源同时在一起的时候,更容易出现以上的情况,情况严重 时用万用表的电压档甚至可以测量到电压的有关波动。如果情况不是因为高频干扰、静电干扰或者是中性不够好的造成的,那么就有可能是电源的功率太小造成的。
3、调频干扰和静电干扰都有可能让直线位移传感器的电子尺的显示数字跳动的。电子尺的信号线与设备的强 电线路要分开线槽。电子尺必须要强制性地使用接地支架,而且同时让电子尺的外壳跟地面良好地接触。
信号线需要使用屏蔽线,而且电箱的一段应该跟屏蔽线接地 的。如果有高频干扰的时候,通常使用万用表的电压测量就会显示正常,但是显示数字就是会跳动不停的;而出现静电干扰时,出现的情况也是跟高频干扰一样的。
要证明看是否是静电干扰时,可以先使用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了,只要一短接起来,静电干扰就会马上消除掉 的。但是如果要消除掉高频干扰就很难用上面的方法了,变频节电器和机器手都经常出现高频干扰的,所以可以试一下用停止高频节电器或者机械手的方法来验证是 不是高频干扰的。
4、如果直线位移传感器的电子尺在工作的过程当中,在某一点的显示数据有规律地跳动,或者是没有显示数据的时候,出现这种情况就需要检查连接线绝缘是不是出现破损的现象,并且跟机器的外壳很有规律地接触而导致的对地短路。
5、供电的电压一定要稳定,工业的电压需要符合±0.1[%]的稳定性,例如,基准电压是10V的话, 就可以允许有±0.01V的波动变化,如果不是的话,就会引起显示的圈套波动这样的情况。但是如果这个时候的显示波动的幅度没有超过波动电压的波动的幅度 的话,那么电子尺就是正常的了。
6、安装直线位移传感器的对中性需要很好,但是平行度可以允许有±0.5mm的误差,角度可以允许有±12°的误差。但是如果平行度误差和角度误差都是偏大的话,这样会出现显示数字跳动的情况。那么出现这样的情况的时候,必须要对平行度和角度进行调整了。
7、在连接的过程当中,一定要多加注意,电子尺的三条线是不可以接错的,电源线和输出线是不可以调换的。如果上面的线接错的话,就会出现线性误差很大的情况,要控制的话是很难的,控制的精度也会变得很差,而显示很容易出现跳动的现象等等。
位移传感器种类繁多,应用领域不断扩大,同时有越来越多的创新技术被运用到传感器中,如基于 OEM 的 LVDT技术、超声波技术、磁致伸缩技术、光纤技术、时栅技术等,位移传感器技术已取得了突破性进展。由于技术的进步,使得各种传感器性能大幅度提高,成本大幅度降低,从而极大地扩展了应用范围,形成了一个高速增长的产业。
