压力传感器常见安装螺纹种类

发布时间:2017-04-12 点击数:2419
压力传感器,是我们在生活和工业中应用最为广泛的一种。并且压力传感器上的螺纹,可有助于其应用,减小误差,提供工作效率。并且压力传感器的螺纹有很多种,常见的有NPT、PT、G、M,都是管螺纹。

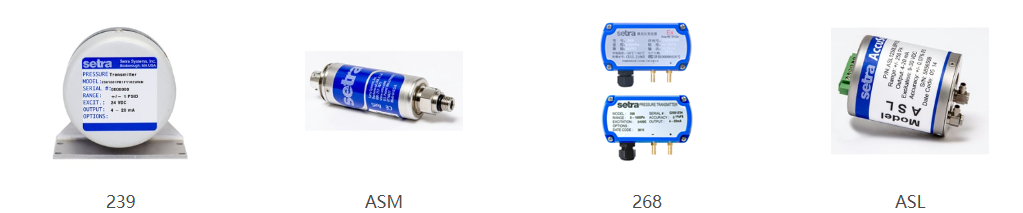

钛克迈科技:压力传感器专家 美国西特Setra,瑞士Huba


NPT是National(American)PipeThread的缩写,属於美国压力传感器标准的60度锥管螺纹,用于北美地区。国家标准可查阅GB/T12716-1991。


PT是PipeThread的缩写,是55度密封圆锥管螺纹,属惠氏压力传感器螺纹家族,多用於欧洲及英联邦国家。常用于水及煤气管行业,锥度规定为1:16。国家标准可查阅GB/T7306-2000。


G是55度非螺纹密封管螺纹,属惠氏压力传感器螺纹家族。标记为G代表圆柱螺纹。国家标准可查阅GB/T7307-2001。


M是公制普通螺纹,如M20*表示直径为20mm。

另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径,单位是英寸。行内人通常用分来称呼螺纹尺寸,一寸等于8分,1/4寸就是2分,如此类推。G好像就是管螺纹的统称(Guan),55、60度的划分属于功能性的,俗称管圆。螺纹由一圆柱面加工而成。


ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管压力接头都是这样的,老国标标注为Rc

公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是压力传感器螺纹最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹用公制单位,美英制螺纹用英制单位。

管螺纹主要用来进行压力管道的连接,其内外螺纹的配合紧密,压力传感器管螺纹有直管与锥管两种。公称直径是指所连接的压力管道直径,显然螺纹大径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。
