泄漏测量方法之一:直压法

发布时间:2016-12-21 点击数:2467

现代工业工艺对产品的质量不断提出更高的标准,众多的密封部件被要求检测是否存在泄漏缺陷。早期的很多测漏方法例如:气泡法等逐渐被淘汰,工程师在探索开发能够用在生产线上生产过程中进行泄漏检测的设备。



此文主讲直压法泄漏测量,由于其简便易行首先被很多工艺采用。



直压法泄漏测量顾命词义就是直接向被测部件(UUT)内部充气,当压力充到设定的压力时断开压力源,待内部压力稳定后开始检测UUT内部压力的跌落随时间的变化ΔP/Δt,并根据工艺要求设定允许值上限。


系统可用氮气或通过油水分离器净化的空气作为气压源,通过可调节阀门向系统充气,UUT前后设置单向隔离阀,充气压力可采用精度略低的表压传感器监视,例如Setra Model 209(下图所示),

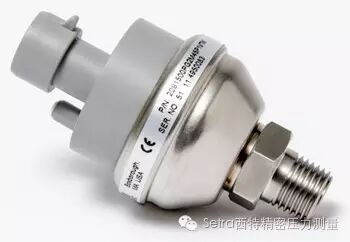

Model 209


测量压力传感器应采用高精度压力传感器例如Setra ASM(下图所示)或者Model 206(下图所示)。

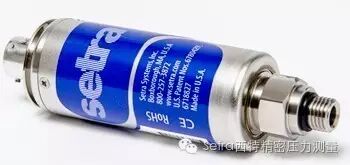

ASM高精度压力传感器


Model 206


直压法泄漏测量系统简单易行成本低,但存在两大局限性,第一、直压法需要对UUT充比较高的压力才能取得比较好的效果,但有些工件本身不能承受很高的压力,因此这个方法受到了限制;第二、温度影响比较大。根据理想气体状态方程pV=nRT,通过公式可以看出,温度的变化直接影响到压力的变化,当这个变化大到与泄漏量可比时泄漏测量变的没有意义。



直压法泄漏测量系统的重要元件是压力传感器,Setra高精度、优良重复性的干式电容原理压力传感器成为这个应用的优先选择。影响测漏结果的还有阀门的选择和测量时间的设定。


Setra 传感器之所以具有卓越和可靠的性能,归功于Setra的创始人麻省理工学院(MIT)的工程教授Dr. 李耀兹和Dr. 李诗颖,联合发明了可变电容技术,这项独有的革命性的技术拥有30多项专利,是压力、加速度和称重产品的核心。

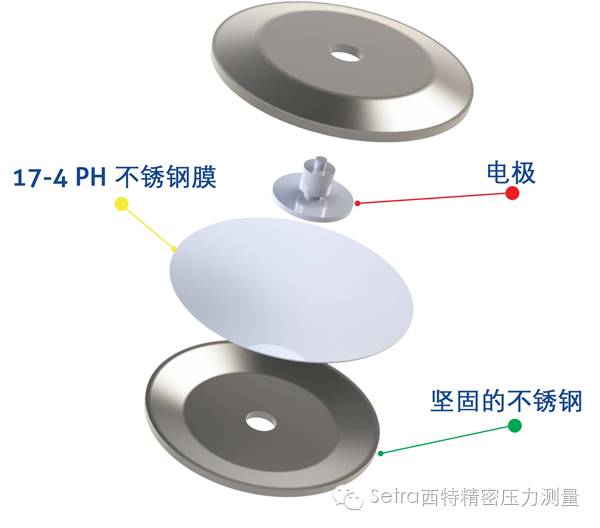

在选择用于关键环境的差压传感器时,需要考虑的不是哪个仪器最好,而是哪个仪器可以在特定应用中表现最佳。Setra 的可变电容技术基于“弹性隔膜”设计,传感器被扁平化并且径向弹性隔膜,因此可在低压下实现最高的测量精度,并拥有无以伦比的长期稳定性。

高精度

关键环境是需要严格管制的空间,要求在低压区域具备高精度。疾病控制中心(CDC)建议关键环境空间保持最低0.01英寸水柱(2.5Pa) 的差压。Setra 的压力传感器可以很好地满足这一建议,因为它们在极低压力下具有高精度。

优点:

· 超高精度:±0.25% FS

· 高分辨率 - 低至0.0001 英寸水柱

· 高信噪比


防止污染

在关键环境中,传感器故障的最大原因是污染物。一些技术如热风速仪技术,由于采用流通式设计,天生容易发生故障。Setra 的闭端设计可防止颗粒物与传感器接触,消除了故障风险。

优点:

· 长期稳定性

· 对恶劣环境条件的高抗性

· 低污染风险


坚固的设计

Setra 的HVAC/R 传感器采用全不锈钢接液材料实现坚固耐用的机械设计。电容极板间隙的非常小的变化即可产生一个可测量的电压变化。Setra 传感器膜片的挠度极小,有助于构造性能卓越、稳定且可靠的传感器。

优点:

· 高冲击和振动公差

· 高重复性

· 低滞后


电子器件

电子器件直接影响Setra 压力传感器的基本特性和重要性能。Setra 提供定制化电子器件以获得所需的激励输入和信号状态输出,从而实现最佳性能。

优点:

· 电磁干扰(EMI)性能

· 在指定温度范围内提高热性能


高电平输出

大多数竞争传感器产品要求大于10 倍的信号输出放大来获得低测量范围,这使得它们容易受到低长期稳定性、热不稳定性、高RFI 敏感性和湿度影响。Setra 传感器专为低压应用设计,无需信号放大。

优点:

· 长期稳定性 - 0.05% FS/yr

· 高信噪比


Setra 基于可变电容技术,开发了压力传感器、微差压变送器,并创新开发的室内压力监视仪产品(可同时测量和监控室内正压或者负压、温度和湿度参数,而且还可报告房间使用状态),无论您是需要具有BACnet 功能的高级产品还是更简单但仍然有效的模拟产品,我们的产品都可满足您的需要。
