什么 是 ssi 输出接口?
发布时间:2016-09-09 点击数:2398
什么是同步串口 (SSI)?
解答: SSI (同步串口) 是连接绝对位置传感器和控制器时广泛使用的串行接口。SSI利用控制器发出一个时钟脉冲序列,从而初始化传感器的门限输出。
传感器不断更新位置数据,并传送到移位寄存器中。在每一个时钟脉冲序列之间,最少有25毫秒的保持时间用于将新的数据写入移位寄存器。当传感器接收到控制器的一个脉冲序列时,将数据移出。当最低有效位 (LSB) 变为HIGH、超出最小保持时间时,就可以读取新的数据。可参考下面的框图。
同步模式:从控制系统发出的同步脉冲启动了传感器的测量,在下一个同步脉冲生成之前,可以读取测量结果。同步脉冲是在保持时间之后的第一次从高到低的跳变。
异步模式: SSI以其最快的查询速率(依赖于长度)去进行测量,根据要求提供信息。
SSI 框图
SSI 时序图
SSI定时的顺序检测
数据传输的波特率
解答: SSI (同步串口) 是连接绝对位置传感器和控制器时广泛使用的串行接口。SSI利用控制器发出一个时钟脉冲序列,从而初始化传感器的门限输出。
传感器不断更新位置数据,并传送到移位寄存器中。在每一个时钟脉冲序列之间,最少有25毫秒的保持时间用于将新的数据写入移位寄存器。当传感器接收到控制器的一个脉冲序列时,将数据移出。当最低有效位 (LSB) 变为HIGH、超出最小保持时间时,就可以读取新的数据。可参考下面的框图。
同步模式:从控制系统发出的同步脉冲启动了传感器的测量,在下一个同步脉冲生成之前,可以读取测量结果。同步脉冲是在保持时间之后的第一次从高到低的跳变。
异步模式: SSI以其最快的查询速率(依赖于长度)去进行测量,根据要求提供信息。
SSI 框图
SSI 时序图
SSI定时的顺序检测
数据传输的波特率
电缆长度 (ft.) |
<100 |
<200 |
<400 |
<800 |
波特率* |
<400 kHz |
<300 kHz |
<200kHz |
<100 kHz |
*最大波特率: 1.5 MBaud |

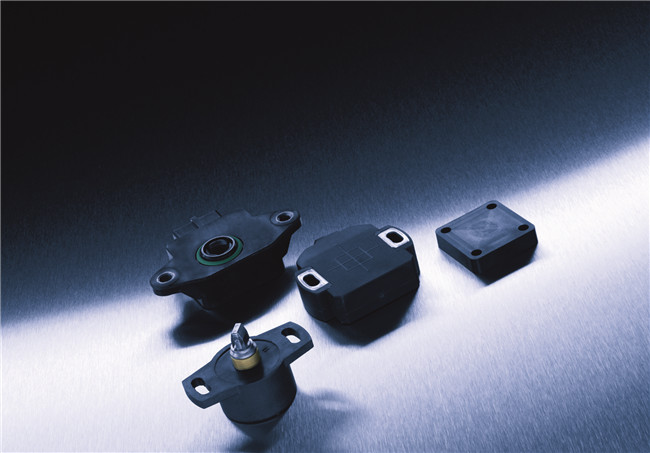

德国Novotechnik 角度位移传感器SSI接口输出 http://http://www.techman-fa.com/product.php?id=110
